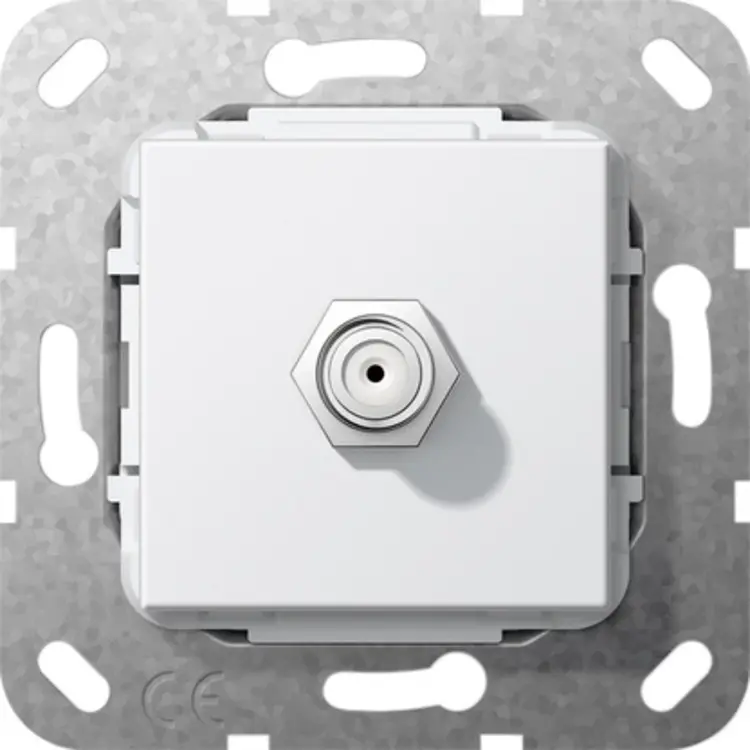

Gira basiselement SAT-F-bus koppeling wit glans (565003)

Gira 565003 Datablad

Met het Gira basiselement voor een SAT-F-bus koppeling in wit glans, artikelnummer 565003, creëert u een nette aansluiting voor satellietgebruik binnen het Gira System 55. De zuiver witte, glanzende uitvoering heeft een rustige uitstraling en past daardoor goed in uiteenlopende woon- en werkomgevingen. Strak en functioneel dus.

Toepassing en montage

Dit basiselement is bedoeld voor inbouwmontage en wordt uitsluitend met schroeven bevestigd. Voor de montage heeft u een passend montageraam of montageraam KD nodig. De inbouwdiepte bedraagt 20mm en de aansluiting is geschikt voor een binnengeleider met een diameter van 0,6 tot 1mm. De golfimpedantie is 75 Ω.

Let bij de installatie goed op de benodigde ruimte voor connectoren en op de buigradii van de bekabeling. Bij gebruik met koppelingen is dit element niet geschikt voor wandgootinstallatie en een standaard apparaatdoos. Haakse stekkers worden aanbevolen. Bovendien geldt bij gebruik van deze stopcontacten een vermogensbegrenzing van 15W voor aangesloten apparaten. Controleer daarom vooraf of de gekozen apparatuur binnen deze begrenzing blijft. Zo voorkomt u verrassingen na de montage.

Geschikte inbouwoplossingen

Voor verschillende bouwsituaties zijn specifieke inbouwdozen genoemd: een Kaiser Elektronic-dozeninbouwmontage met artikelnummer 1068-02, holle-wandmontage met artikelnummer 9062-94 en betoninstallatie met artikelnummer 1268-40. Kies de oplossing die past bij uw wandopbouw en houd rekening met de ruimte die de aansluiting en kabelbuigingen vragen.
