Gira drukcontact met onbedrukte wip en wip met pijlsymbolen voor Gira One en KNX Systeem 55 edelstaal (5175600)

Gira 5175600 Datablad

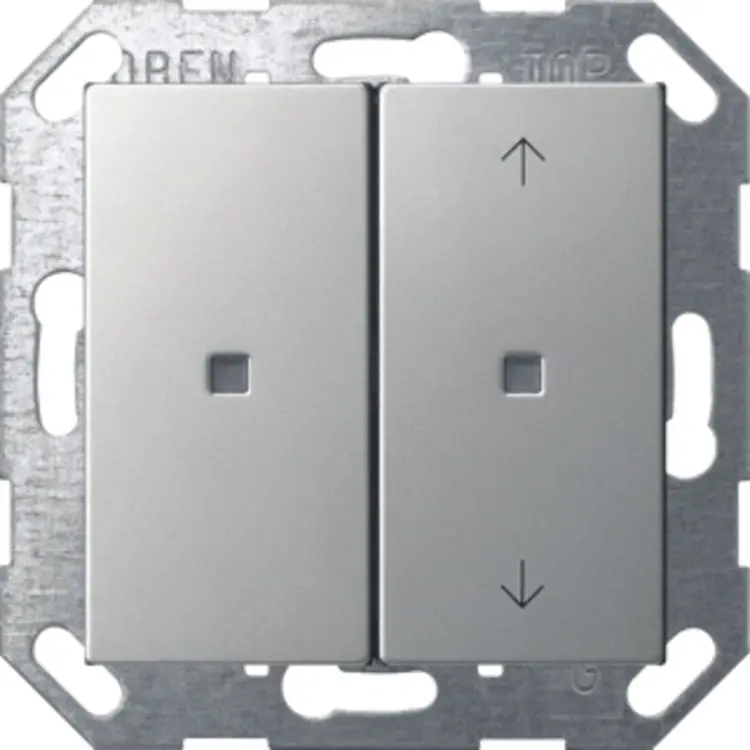

De Gira 5175600 is een drukcontact voor de bediening van verlichting, zonwering en andere functies binnen Gira One en KNX. Deze uitvoering in edelstaal behoort tot System 55 en heeft een onbedrukte wip en een wip met pijlsymbolen. De busaankoppelaar is geïntegreerd. Daarnaast meet een ingebouwde temperatuurvoeler de ruimtetemperatuur.

Bediening in Gira One

In een Gira One installatie gebruikt u het drukcontact onder meer om verlichting te schakelen en te dimmen, zonwering te bedienen of scènes op te roepen. Ook groepen van schakel-, dim-, zonwerings- en ventilatieverbruikers zijn te bedienen. Zo kunt u meerdere verbruikers als groep aansturen in plaats van afzonderlijk.

De bediening is instelbaar als toets- of wipfunctie. Vanaf GPA V6.1 kunt u in de toetsfunctie per toets schakelen, dimmen, zonwering en ventilatie bedienen of een scène oproepen. De wipfunctie biedt daarnaast mogelijkheden zoals de trappenhuisfunctie, een etageoproep met de Gira G1, Sonos-audiobesturing, een deur- of garagedeuropener en de boost-functie. Programmering, inbedrijfstelling en updates verlopen via de Gira Project Assistant (GPA). De gegevensoverdracht tussen Gira One apparaten is versleuteld.

Instelbare functies voor KNX

Binnen KNX kunt u per bedienvlak een toets- of wipfunctie instellen. Naast schakelen en dimmen ondersteunt het drukcontact de regeling van kleurtemperatuur, lichtkleur en lichtsterkte, evenals jaloeziebediening. U kunt de reactie op indrukken en loslaten instellen en onderscheid maken tussen korte en lange bediening. Daarmee stemt u de bediening af op de functies in uw installatie.

Verder zijn een waardegever, scèneneveneenheid en 2-kanaalsbediening beschikbaar. Een waardegever verstuurt een ingestelde waarde naar de KNX-bus. Met de 2-kanaalsbediening kan één toetsdruk maximaal twee busberichten verzenden, waarbij de functies van beide kanalen afzonderlijk instelbaar zijn. Afzonderlijke toetsen of wippen kunnen bovendien via een vergrendelingsfunctie worden geblokkeerd. Het drukcontact is compatibel met KNX Data Secure.

Temperatuurmeting en statusweergave

De geïntegreerde temperatuurvoeler meet de temperatuur in de ruimte. In KNX kan het drukcontact ook als thermostaatneveneenheid dienen: u bedient dan een ruimtetemperatuurregelaar, bijvoorbeeld voor het wijzigen van de bedrijfsmodus of de gewenste temperatuur. De temperatuurmeting kan daarbij de interne meetwaarde combineren met een externe temperatuur.

De status-leds geven terugkoppeling over de bediening of de toestand van een functie. U kunt rood, groen of blauw kiezen en de lichtsterkte in vijf niveaus instellen. Uitschakelen is eveneens mogelijk. In KNX kan de helderheid met de nachtstand worden verminderd en kunnen de leds onder meer de thermostaatstatus of aanwezigheidsstatus weergeven.

Uitvoering en aansluiting

De metalen uitvoering is gemaakt van roestvaststaal. Wilt u de bediening later anders vormgeven, dan kunnen de wippen worden vervangen door alternatieve varianten. Voor de bekabelde busaansluiting heeft het drukcontact een aansluit- en aftakklem. Houd bij de montage rekening met een inbouwdiepte van 15mm en een toegestane omgevingstemperatuur van -5°C tot +50°C.
