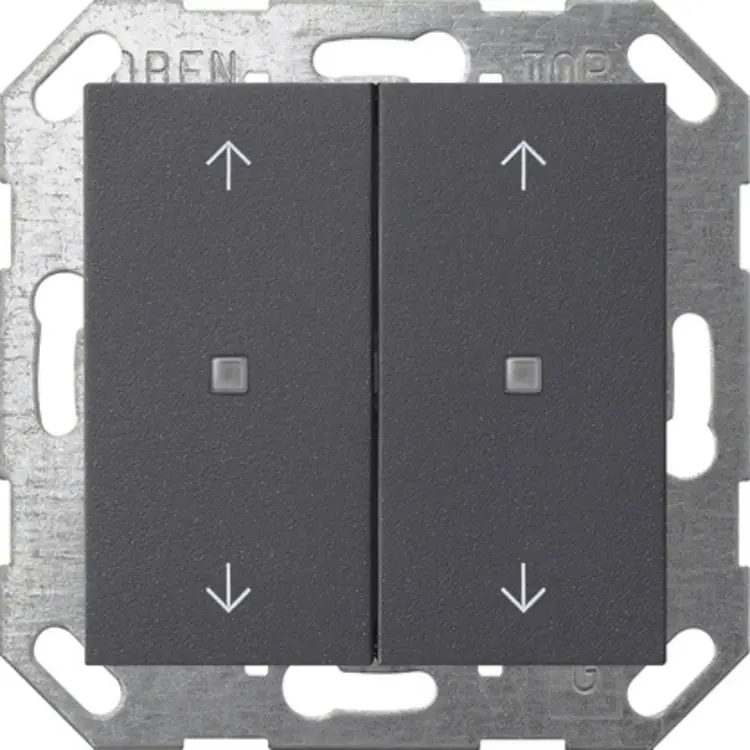

Gira drukcontact met 2-voudige wip en pijlsymbolen voor Gira One en KNX Systeem 55 antraciet mat (517428)

Gira 517428 Datablad

De Gira 517428 is een drukcontact met 2-voudige wip en pijlsymbolen voor de bediening van Gira One en KNX. Deze uitvoering uit System 55 is gemaakt van thermoplastische kunststof in antraciet. U kunt er onder meer verlichting, zonwering en ventilatie mee bedienen. De busaankoppelaar, die het drukcontact met het bussysteem verbindt, is geïntegreerd.

Bediening binnen Gira One

In een Gira One installatie ondersteunt het drukcontact zowel toets- als wipbediening. U kunt verlichting schakelen en dimmen, jaloezieën of rolluiken bedienen en dakramen, dakkoepels of markiezen aansturen. Ook groepsbediening is mogelijk, zodat u meerdere schakel-, dim-, zonwerings- of ventilatieverbruikers samen bedient.

Daarnaast zijn functies beschikbaar voor het oproepen van scènes, het activeren van een trappenhuisfunctie en een verdiepingsoproep in combinatie met de Gira G1. Ook bediening van Sonos-audioapparaten, Hue- en eNet-verbruikers, een deur- of garagedeuropener en een boost-functie behoren tot de mogelijkheden. Vanaf GPA V6.1 zijn per toets schakelen, dimmen, zonwering en ventilatie of een scène toe te wijzen. In de wipmodus zijn ook de overige genoemde bedieningsfuncties instelbaar.

Instelbare functies voor KNX

Binnen KNX kunt u per bedienvlak kiezen voor een toets- of wipfunctie. Met de toetsfunctie zijn maximaal vier functies te bedienen. Naast schakelen, dimmen en jaloeziebediening ondersteunt het drukcontact het regelen van kleurtemperatuur, lichtkleur en lichtsterkte. De reactie op indrukken en loslaten en de tijden voor korte en lange bediening zijn afhankelijk van de gekozen functie instelbaar.

Voor uitgebreidere bediening kunt u een waarde naar de bus sturen, scènes oproepen of de 2-kanaalsbediening gebruiken. Bij die laatste functie verzendt één toetsdruk maximaal twee KNX-telegrammen, oftewel berichten naar het bussysteem. De kanalen zijn onafhankelijk van elkaar in te stellen. Een vergrendelingsfunctie maakt het bovendien mogelijk afzonderlijke toetsen of wippen te blokkeren.

Temperatuurmeting en zichtbare terugmelding

De geïntegreerde temperatuurvoeler meet de ruimtetemperatuur. In KNX kan het drukcontact daarnaast als thermostaatneveneenheid dienen: een bedienpunt voor een ruimtetemperatuurregelaar. Daarmee kunt u onder meer de bedrijfsmodus wijzigen, de aanwezigheidsfunctie bedienen en de gewenste temperatuur verschuiven. Voor de temperatuurmeting kan de intern gemeten waarde ook worden gecombineerd met een externe temperatuurwaarde.

De status-leds kunnen rood, groen of blauw branden. U stelt de lichtsterkte in vijf niveaus in of schakelt de leds uit. Afhankelijk van het bussysteem en de gekozen functie tonen ze bijvoorbeeld een bediening of de status van een functie. In KNX zijn ook indicaties voor de thermostaat en aanwezigheid mogelijk. De KNX-nachtstand kan de helderheid via een communicatie-object verlagen, zodat u de lichtweergave voor de nacht kunt aanpassen.

Aansluiting en configuratie

Het drukcontact heeft een inbouwdiepte van 15mm en wordt aangesloten via een aansluit- en aftakklem. Het werkt via een bedraad bussysteem, niet via KNX-RF. Het apparaat is compatibel met KNX Data Secure en ondersteunt versleutelde gegevensoverdracht tussen Gira One apparaten. Programmering, inbedrijfstelling en updates voor Gira One verlopen via de Gira Project Assistant (GPA).

Wilt u later een andere opdruk gebruiken, dan kunnen de wippen door alternatieve varianten worden vervangen. Zo kunt u de uitvoering van de bediening aanpassen aan de ingestelde functies.
