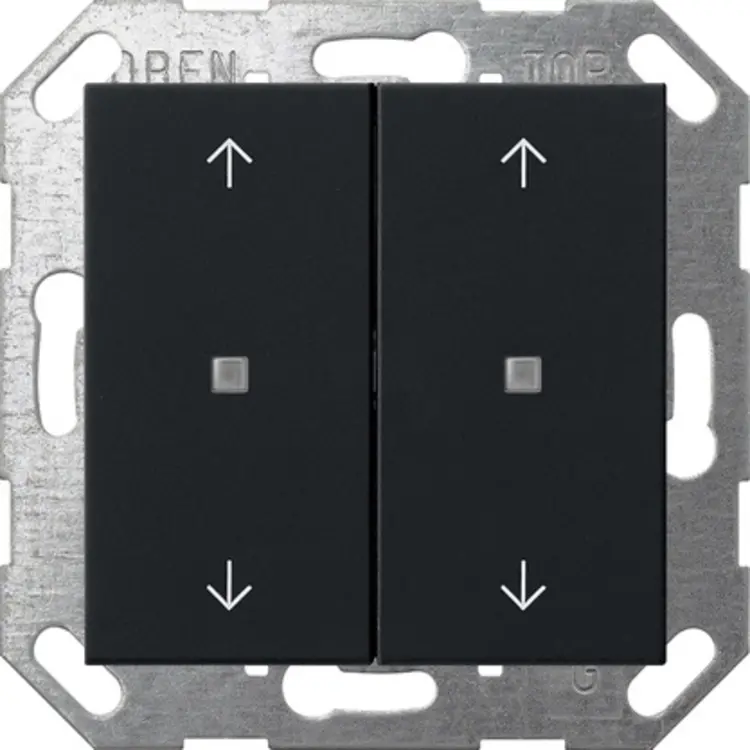

Gira drukcontact met 2-voudige wip en pijlsymbolen voor Gira One en KNX Systeem 55 zwart mat (5174005)

Gira 5174005 Datablad

De Gira 5174005 is een drukcontact met 2-voudige wip en pijlsymbolen voor de bediening van Gira One en KNX binnen System 55. U kunt hiermee onder meer verlichting schakelen en dimmen, zonwering bedienen en scènes oproepen. De uitvoering in zwart mat heeft een gelakt oppervlak van thermoplast en beschikt over een geïntegreerde busaankoppelaar en temperatuurvoeler.

Bediening binnen Gira One

In het Gira One systeem kunt u het drukcontact instellen met een toets- of wipfunctie. Daarmee bedient u bijvoorbeeld verlichting, wandcontactdozen, pompen, jaloezieën, rolluiken of dakramen. Ook groepsbediening van schakel-, dim-, zonwerings- en ventilatieverbruikers is mogelijk. Zo kunt u meerdere verbruikers als groep aansturen.

Daarnaast ondersteunt het drukcontact het oproepen van scènevarianten, de trappenhuisfunctie en een verdiepingsoproep in combinatie met de Gira G1. Ook bediening van Sonos-audioapparaten, Hue- en eNet-verbruikers, een deur- of garagedeuropener en de boost-functie behoren tot de mogelijkheden. Vanaf GPA V6.1 zijn de beschikbare functies per toets of wipschakelaar afhankelijk van de gekozen bedieningsmodus. De gegevensoverdracht tussen Gira One apparaten is versleuteld.

Instelbare functies voor KNX

Bij gebruik in een KNX-installatie is de toets- of wipfunctie per bedienvlak instelbaar. Via de toetsfunctie kunt u maximaal vier functies besturen. Naast schakelen, dimmen en jaloeziebediening zijn ook regeling van kleurtemperatuur, lichtkleur en lichtsterkte mogelijk. U kunt instellen welke opdracht bij indrukken of loslaten wordt verzonden en hoe de bediening reageert op kort of lang drukken.

Voor uitgebreidere bediening zijn een waardegever, een scèneneveneenheid en 2-kanaalsbediening beschikbaar. Met een waardegever verstuurt u een ingestelde waarde naar de bus; via de scèneneveneenheid roept u een scène op, eventueel met geheugenfunctie. Bij 2-kanaalsbediening kan één toetsdruk maximaal twee telegrammen, oftewel busberichten, verzenden. Afzonderlijke toetsen of wippen kunnen met een vergrendelingsfunctie worden geblokkeerd. Het drukcontact is compatibel met KNX Data Secure.

Temperatuurmeting en statusweergave

De geïntegreerde temperatuurvoeler meet de ruimtetemperatuur. Binnen KNX kan het drukcontact bovendien als thermostaatneveneenheid dienen: u bedient dan een ruimtetemperatuurregelaar door bijvoorbeeld de bedrijfsmodus te wijzigen of de gewenste temperatuur te verschuiven. De temperatuurmeting kan worden geactiveerd en de interne meetwaarde kan worden gecombineerd met een externe temperatuur.

De status-leds zijn instelbaar op rood, groen of blauw en hebben vijf helderheidsniveaus. Afhankelijk van het systeem en de ingestelde functie geven ze bijvoorbeeld een bediening of status weer, of blijven ze permanent aan of uit. In KNX kunt u ook onder meer de thermostaatstatus en aanwezigheidsstatus laten weergeven. Met de KNX-nachtstand kan de helderheid via een communicatie-object worden verlaagd.

Aansluiting en afwerking

Het drukcontact wordt bedraad op de bus aangesloten via een aansluit- en aftakklem; de busaansluiting is inbegrepen. Het apparaat gebruikt geen KNX-RF. Houd bij de montage rekening met een inbouwdiepte van 15mm en een toegestane omgevingstemperatuur van -5°C tot +50°C.

Programmering, inbedrijfstelling en updates voor Gira One verlopen via de Gira Project Assistant (GPA). De wippen kunnen desgewenst door alternatieve varianten worden vervangen. Daarmee kunt u de uitvoering van de bediening aanpassen.
