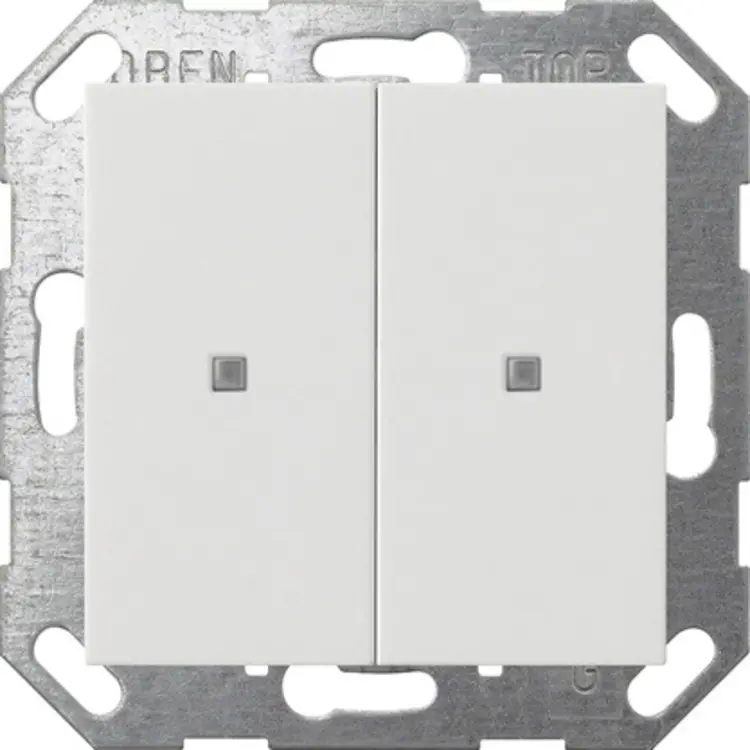

Gira drukcontact met 2-voudige wip voor Gira One en KNX Systeem 55 wit glans (517303)

Gira 517303 Datablad

De Gira 517303 is een drukcontact met 2-voudige wip voor de bediening van Gira One en KNX binnen System 55. U bedient hiermee onder meer verlichting, zonwering en scènes. De uitvoering in zuiver wit glanzend is gemaakt van thermoplastische kunststof en heeft een geïntegreerde busaankoppelaar en temperatuurvoeler.

Bediening met toetsen of wippen

Het bedieningsconcept is instelbaar als toets- of wipfunctie. Binnen KNX kunt u dit per bedienvlak kiezen en met de toetsfunctie maximaal vier functies besturen. Zo stemt u de bediening af op de functies die u op deze plek wilt gebruiken. De wippen kunnen desgewenst worden vervangen door alternatieve varianten.

Functies binnen Gira One

In een Gira One installatie kunt u verbruikers schakelen, licht dimmen en zonwerings- en ventilatieverbruikers bedienen, zoals jaloezieën, rolluiken, dakramen en markiezen. Ook groepsbesturing en het oproepen van scènevarianten zijn mogelijk. Daarmee bedient u meerdere schakel-, dim-, zonwerings- of ventilatieverbruikers gezamenlijk.

Vanaf GPA V6.1 zijn in de toetsmodus schakelen, dimmen, zonwering en ventilatie en scènes per toets beschikbaar. In de wipmodus zijn daarnaast functies mogelijk zoals trappenhuisbediening, een etageoproep met de Gira G1, Sonos-audiobesturing, een garage- of deuropener en de boost-functie. Het drukcontact ondersteunt binnen Gira One ook de bediening van Hue- en eNet-verbruikers. De gegevensoverdracht tussen de Gira One apparaten is versleuteld.

Uitgebreide instellingen voor KNX

Binnen KNX biedt het drukcontact naast schakelen en dimmen ook regeling van kleurtemperatuur, lichtkleur en lichtsterkte. Voor jaloeziebediening zijn de opdrachten en de tijden voor korte en lange bediening en lamellenverstelling instelbaar. Bij schakelfuncties kunt u bepalen welk commando bij het indrukken of loslaten wordt verzonden.

Verder kunt u het drukcontact gebruiken als waardegever, voor het verzenden van ingestelde waarden, of als scèneneveneenheid om scènes op te roepen en eventueel op te slaan. Met de 2-kanaalsbediening kan één toetsdruk maximaal twee berichten naar de KNX-bus verzenden. Afzonderlijke toetsen of wippen zijn via een vergrendelingsfunctie te blokkeren.

Ruimtetemperatuur en statusweergave

De geïntegreerde temperatuurvoeler meet de ruimtetemperatuur. Binnen KNX kan het drukcontact daarnaast als thermostaatneveneenheid dienen: u bedient dan een ruimtetemperatuurregelaar door bijvoorbeeld de bedrijfsmodus te wijzigen, de aanwezigheidsfunctie te gebruiken of de gewenste temperatuur te verschuiven. Voor de temperatuurmeting kan de interne meetwaarde ook met een externe temperatuur worden gecombineerd.

De status-leds kunnen rood, groen of blauw branden. U stelt de lichtsterkte in vijf stappen in. Binnen Gira One kunnen de leds onder meer een bediening of status weergeven, continu branden of uitgeschakeld blijven. KNX biedt aanvullende indicaties, bijvoorbeeld voor de thermostaattoestand of aanwezigheid. Met de KNX-nachtstand kan de ledhelderheid via een communicatie-object worden verlaagd.

Aansluiting en configuratie

Het drukcontact wordt aangesloten via een aansluit- en aftakklem en heeft een inbouwdiepte van 15mm. Het werkt via een bedrade busverbinding, niet via radiofrequentie of Powerline. Houd bij de montage rekening met een toegestane omgevingstemperatuur van -5°C tot +50°C. Het apparaat is compatibel met KNX Data Secure en kan via de Gira Project Assistant (GPA) worden bijgewerkt.
