Gira drukcontact met 1-voudige wip en pijlsymbolen voor Gira One en KNX Systeem 55 edelstaal (5172600)

Gira 5172600 Datablad

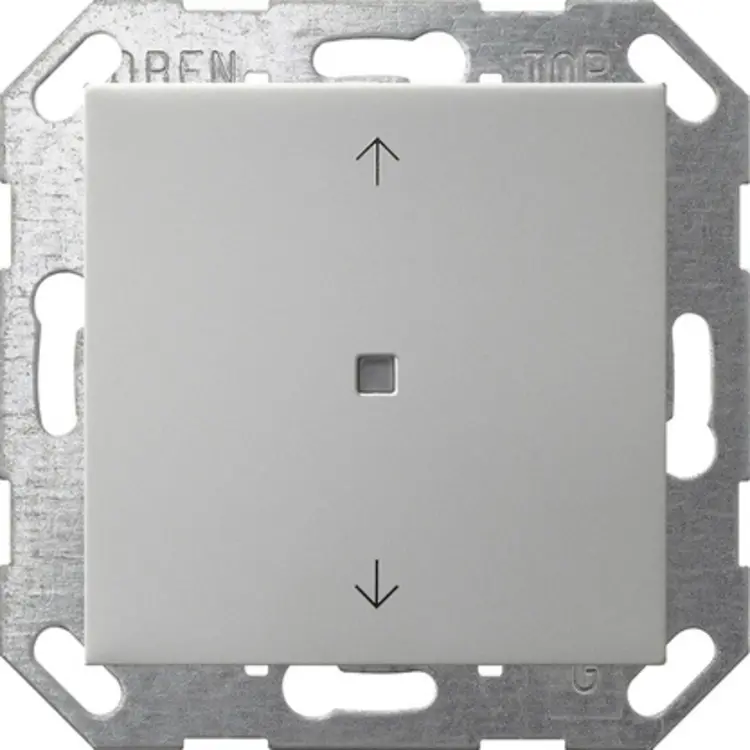

De Gira 5172600 is een drukcontact met een 1-voudige wip en pijlsymbolen voor de bediening van Gira One en KNX. Deze uitvoering in edelstaal behoort tot System 55 en is gemaakt van roestvaststaal. U kunt het drukcontact inzetten voor onder meer verlichting, zonwering en scènes. De busaankoppelaar en een temperatuurvoeler voor het meten van de ruimtetemperatuur zijn geïntegreerd.

Bediening in Gira One

In het Gira One systeem kunt u kiezen tussen een toets- en wipfunctie. Het drukcontact kan verbruikers zoals verlichting, wandcontactdozen of pompen schakelen, licht dimmen en zonwerings- en ventilatieverbruikers bedienen. Daarbij gaat het bijvoorbeeld om jaloezieën, rolluiken, dakramen en markiezen. Ook groepsbediening en het oproepen van scènevarianten zijn mogelijk, zodat u meerdere verbruikers gezamenlijk kunt bedienen.

Vanaf GPA V6.1 zijn per toets de functies schakelen, dimmen, zonwering en ventilatie en scène beschikbaar. In de wipfunctie komen daar onder meer de trappenhuisfunctie, etageoproep met de Gira G1, Sonos-audiobesturing, garagedeur, deuropener en boost bij. De gegevensoverdracht tussen de Gira One apparaten is versleuteld. Updates zijn mogelijk via de Gira Project Assistant (GPA).

Instelbare functies voor KNX

Bij gebruik in KNX is de toets- of wipfunctie per bedienvlak instelbaar. Via de toetsfunctie kunt u maximaal vier functies besturen. Naast schakelen en dimmen ondersteunt het drukcontact onder meer kleurtemperatuurregeling, kleurregeling, jaloeziebediening en het oproepen van scènes. U kunt het gedrag bij indrukken en loslaten instellen en de bediening aanpassen aan korte of lange toetsbediening.

Met de 2-kanaalsbediening kan één toetsdruk maximaal twee telegrammen, oftewel bedieningsberichten, naar de KNX-bus sturen. De functies van beide kanalen zijn afzonderlijk instelbaar. Daarnaast is een vergrendelingsfunctie beschikbaar om afzonderlijke toetsen of wippen te blokkeren. Het drukcontact is compatibel met KNX Data Secure.

Temperatuurmeting en terugmelding

De geïntegreerde temperatuurvoeler meet de ruimtetemperatuur. Binnen KNX kunt u het drukcontact ook als thermostaatneveneenheid instellen: een bedienpunt voor een ruimtetemperatuurregelaar. Daarmee kunt u bedrijfsmodi wijzigen, de aanwezigheidsfunctie bedienen en de gewenste temperatuur verschuiven. Voor de temperatuurmeting kan de intern gemeten waarde desgewenst worden gecombineerd met een externe temperatuurwaarde.

De status-led kan rood, groen of blauw branden en heeft vijf instelbare helderheidsniveaus. In Gira One kunt u de led onder meer als activerings- of statusweergave gebruiken, permanent laten branden of uitschakelen. In KNX zijn daarnaast terugmeldingen mogelijk voor bijvoorbeeld de thermostaattoestand en aanwezigheid. Een KNX-nachtstand kan de ledhelderheid via een communicatie-object verlagen.

Aansluiting en uitvoering

Het drukcontact wordt bedraad op de bus aangesloten met een aansluit- en aftakklem; de busaansluiting is inbegrepen. De inbouwdiepte bedraagt 15mm. Houd bij de montage rekening met het toegestane omgevingstemperatuurbereik van -5°C tot +50°C. Wilt u de bediening later anders vormgeven, dan kunnen de wippen door alternatieve varianten worden vervangen.
