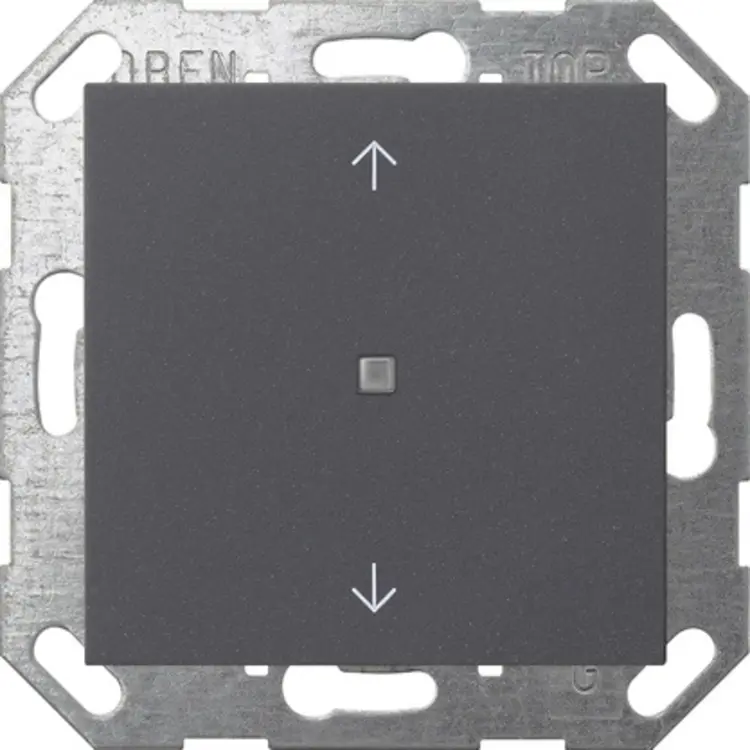

Gira drukcontact met 1-voudige wip en pijlsymbolen voor Gira One en KNX Systeem 55 antraciet mat (517228)

Gira 517228 Datablad

De Gira 517228 is een drukcontact met een 1-voudige wip en pijlsymbolen voor de bediening van Gira One en KNX. Deze uitvoering uit System 55 is gemaakt van thermoplastische kunststof en uitgevoerd in antraciet. U kunt het drukcontact instellen voor onder meer verlichting, zonwering en ventilatie. De busaankoppelaar en een temperatuurvoeler voor het meten van de ruimtetemperatuur zijn geïntegreerd.

Bediening binnen Gira One

In het Gira One systeem kiest u tussen een toets- en een wipfunctie. Het drukcontact kan verlichting schakelen en dimmen, maar ook jaloezieën, rolluiken, dakramen, dakkoepels en markiezen bedienen. Met groepenbesturing bedient u meerdere schakel-, dim-, zonwerings- of ventilatieverbruikers gezamenlijk. Daarnaast kunt u scènevarianten oproepen.

Vanaf GPA versie 6.1 zijn in de toetsfunctie schakelen, dimmen, zonwering, ventilatie en scènes per toets instelbaar. De wipfunctie biedt daarnaast bediening van de trappenhuisfunctie, een etageoproep samen met de Gira G1, Sonos-audiobesturing, een garagedeur, een deuropener en de boost-functie. Binnen Gira One is ook bediening van Hue- en eNet-verbruikers mogelijk. De gegevensoverdracht tussen Gira One apparaten is versleuteld.

Instelbare functies voor KNX

Bij gebruik in een KNX-installatie is de toets- of wipfunctie per bedienvlak instelbaar. Via de toetsfunctie kunt u maximaal vier functies besturen. Naast schakelen en dimmen ondersteunt het drukcontact de regeling van kleurtemperatuur, lichtkleur en lichtsterkte, jaloeziebediening en het oproepen van scènes. U kunt bovendien instellen welk commando bij indrukken of loslaten wordt verzonden en hoe korte en lange bediening worden verwerkt.

Voor uitgebreidere bediening zijn onder meer een waardegever, die een ingestelde waarde naar de bus verzendt, en 2-kanaalsbediening beschikbaar. Bij die laatste functie kunnen met één toetsdruk maximaal twee KNX-telegrammen worden verzonden. De kanalen zijn onafhankelijk van elkaar instelbaar. Met de vergrendelingsfunctie kunt u afzonderlijke toetsen of wippen blokkeren. Het drukcontact is compatibel met KNX Data Secure.

Temperatuurmeting en terugmelding

De geïntegreerde temperatuurvoeler meet de ruimtetemperatuur. In KNX kan het drukcontact ook als thermostaatneveneenheid dienen: een bedienpunt voor een ruimtetemperatuurregelaar. Daarmee kunt u onder andere de bedrijfsmodus wijzigen, de aanwezigheidsfunctie bedienen en de gewenste temperatuur verschuiven. Voor de temperatuurmeting kan de interne meetwaarde worden gecombineerd met een externe temperatuur.

De status-led biedt terugmelding over de bediening of de ingestelde functie. U kiest rood, groen of blauw en stelt de lichtsterkte in vijf stappen in; uitschakelen is eveneens mogelijk. Binnen KNX kan de led bijvoorbeeld een status, telegrambevestiging of thermostaattoestand weergeven. Via de nachtstand is de lichtsterkte met een communicatie-object te verlagen.

Aansluiting en configuratie

Het drukcontact heeft een inbouwdiepte van 15mm en wordt aangesloten met een aansluit- en aftakklem. Het werkt via een bedrade busverbinding; KNX-RF, andere radiofrequente bussystemen en Powerline worden niet ondersteund. Houd bij uw keuze dus rekening met het type businstallatie.

Voor Gira One verlopen programmering en inbedrijfstelling via de Gira Project Assistant (GPA). Ook updates zijn via GPA mogelijk. De wip kan desgewenst worden vervangen door een alternatieve variant.
