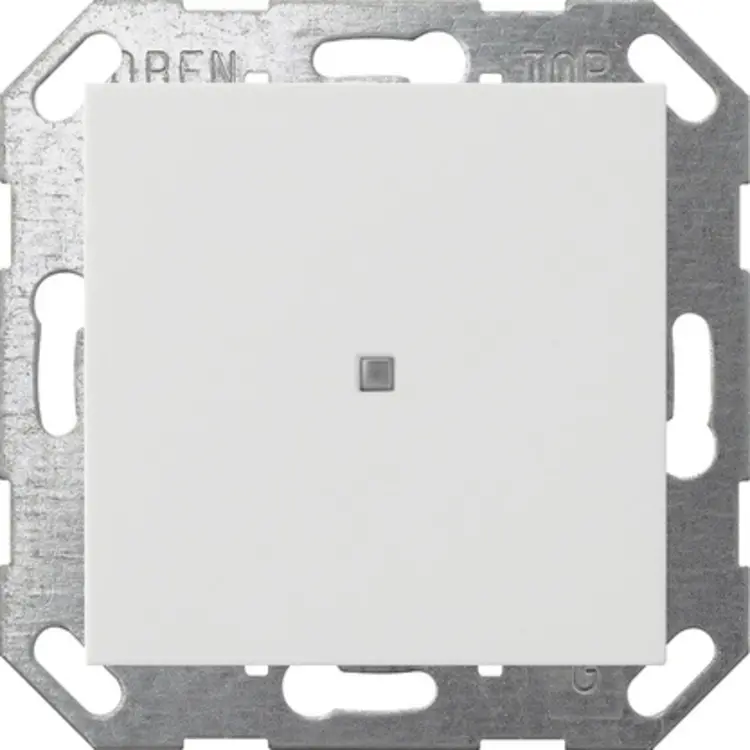

Gira drukcontact met wip 1-voudig voor Gira One en KNX Systeem 55 wit glans (517103)

Gira 517103 Datablad

De Gira 517103 is een drukcontact met 1-voudige wip voor de bediening van Gira One en KNX binnen System 55. U bedient hiermee onder meer verlichting, zonwering en scènes. De uitvoering in zuiver wit glanzend heeft een kunststof wip van thermoplast en beschikt over een geïntegreerde busaankoppelaar en temperatuurvoeler.

Bediening in Gira One

In het Gira One systeem kunt u het drukcontact instellen met een toets- of wipfunctie. Daarmee schakelt u bijvoorbeeld verlichting, een wandcontactdoos of een pomp, dimt u licht of bedient u jaloezieën, rolluiken en dakramen. Ook groepsbesturing is mogelijk: u bedient dan meerdere schakel-, dim-, zonwerings- of ventilatieverbruikers gezamenlijk.

Vanaf GPA V6.1 zijn per toets de functies schakelen, dimmen, zonwering en ventilatie en scène beschikbaar. In de wipmodus komen daar onder meer de trappenhuisfunctie, etageoproep met de Gira G1, Sonos-audiobesturing, garagedeur, deuropener en boost bij. De gegevensoverdracht tussen de Gira One apparaten is versleuteld. Programmering, inbedrijfstelling en updates verlopen via de Gira Project Assistant (GPA).

Instelmogelijkheden voor KNX

Bij gebruik in een KNX-installatie is de toets- of wipfunctie per bedienvlak instelbaar. Via de toetsfunctie kunt u maximaal vier functies besturen. Naast schakelen en dimmen ondersteunt het drukcontact onder meer kleurtemperatuur- en kleurregeling, jaloeziebediening en het oproepen van scènes. U kunt instellen welk commando bij indrukken of loslaten wordt verzonden en hoe korte en lange bediening worden verwerkt.

Met de 2-kanaalsbediening kan één toetsdruk maximaal twee telegrammen, oftewel besturingsberichten, naar de KNX-bus sturen. De functies van beide kanalen zijn onafhankelijk instelbaar. Daarnaast kunt u afzonderlijke toetsen of wippen vergrendelen. Het drukcontact is compatibel met KNX Data Secure.

Temperatuurmeting en statusweergave

De ingebouwde temperatuurvoeler meet de ruimtetemperatuur. In KNX kan het drukcontact bovendien als thermostaatneveneenheid functioneren: een bedienpunt voor een ruimtetemperatuurregelaar. Daarmee kunt u onder andere de bedrijfsmodus wijzigen, de aanwezigheidsfunctie bedienen en de gewenste temperatuur verschuiven. Voor de temperatuurmeting kan de interne meetwaarde ook met een externe temperatuur worden gecombineerd.

De status-leds kunnen rood, groen of blauw branden en zijn in vijf helderheidsniveaus instelbaar. In Gira One kunt u de weergave ook uitschakelen of instellen als bedienings- of statusindicatie. KNX biedt aanvullende weergaven, waaronder de thermostaatstatus en aanwezigheidsstatus. Met de KNX-nachtstand kan de helderheid via een communicatie-object worden verminderd.

Uitvoering en aansluiting

Het drukcontact heeft een inbouwdiepte van 15mm en wordt aangesloten met een aansluit- en aftakklem. De busaansluiting is inbegrepen. Houd bij uw installatie rekening met de bedrade busaansluiting: dit model ondersteunt geen KNX-RF of andere radiofrequente bussystemen. De wip kunt u desgewenst vervangen door een alternatieve variant.
