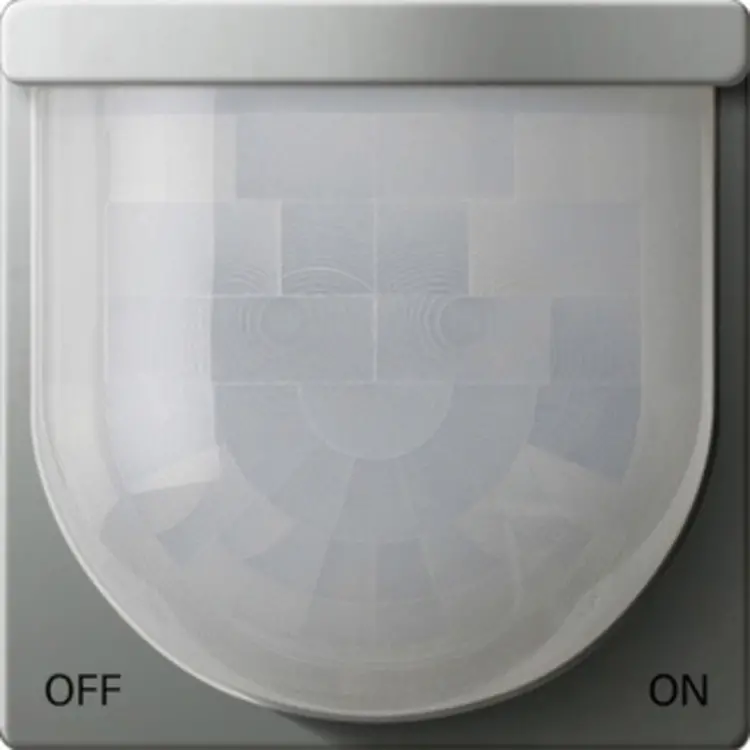

Gira KNX bewegingsmelder opzetstuk Standaard 2,2m Systeem 55 edelstaal (2041600)

Gira 2041600 Datablad

De Gira 2041600 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, bedoeld voor bewegingsdetectie en ruimtebewaking. Het apparaat kan schakel- en besturingscommando's naar uw KNX-installatie sturen, bijvoorbeeld voor lichtbesturing. De uitvoering edelstaal (gelakt) heeft een behuizing van thermoplastische kunststof: de edelstaalkleur is dus een afwerking, geen metalen behuizing.

Bewegingsdetectie en lichtbesturing

De bewegingsdetectie vindt digitaal plaats via twee PIR-sectoren, de afzonderlijke detectiezones van de infraroodsensor. De gevoeligheid is per sector in niveaus instelbaar. Daarnaast kunt u de gevoeligheid via een instelknop op het apparaat aanpassen. Met de looptestfunctie controleert u het detectiebereik tijdens de planning en instelling. De weergave van gedetecteerde bewegingen kan permanent actief zijn of alleen tijdens de looptest.

Een geïntegreerde lichtsterktesensor meet het omgevingslicht binnen een bereik van circa 1 tot 1000 lux. In de observer-modus wordt de lichtsterkte beoordeeld terwijl de bewegingsdetectie actief is. Bij de toepassing met uitschakellichtsterkte kan de verlichting uitschakelen wanneer de ingestelde lichtsterktedrempel wordt overschreden. Zo kan uw lichtbesturing niet alleen op beweging, maar ook op de aanwezige hoeveelheid licht reageren.

Configureerbare KNX-functies

Het opzetstuk heeft één configureerbaar functieblok. U kunt dit instellen als observer, observer met uitschakellichtsterkte of melder voor ruimtebewaking. In de melder-modus is het aantal bewegingsimpulsen binnen een bewakingstijd instelbaar. Het functieblok beschikt over twee uitgangscommunicatieobjecten waarmee het commando's naar KNX verzendt.

Afhankelijk van de configuratie zijn de volgende functies beschikbaar:

• Schakelen en schakelen met gedwongen stand.
• Een trappenhuisfunctie.
• Het verzenden van dimwaarden, temperatuurwaarden en lichtsterktewaarden.
• Gebruik als scèneneveneenheid.
• Omschakeling van de bedrijfsmodus.

In de observer-toepassingen is de melder inzetbaar als afzonderlijk apparaat, hoofdeenheid of neveneenheid. Bij lichtsterkteonafhankelijk bedrijf kan het functieblok bovendien de tijd sinds de laatste beweging bepalen en deze via KNX doorgeven. Dit maakt bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk.

Montage en aandachtspunten

Voor montage is een busaankoppelaar 3 daarnaast nodig; de busaansluiting is niet inbegrepen. Het opzetstuk is bedoeld voor inbouwmontage en heeft een optimale montagehoogte van 2,2 meter. Montage op 1,1 meter is eveneens mogelijk, maar met een kleiner detectiebereik. Houd bij de keuze van de montageplaats rekening met het ontbreken van onderkruipbeveiliging.

In de uitvoering voor System 55 heeft de melder beschermingsgraad IP20. Het apparaat is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties. De configureerbare ruimtebewaking is dus geen vervanging voor een melder die voor zo'n alarminstallatie geschikt is.
