Gira KNX bewegingsmelder opzetstuk Standaard 2,2m Systeem 55 antraciet mat (204128)

Gira 204128 Datablad

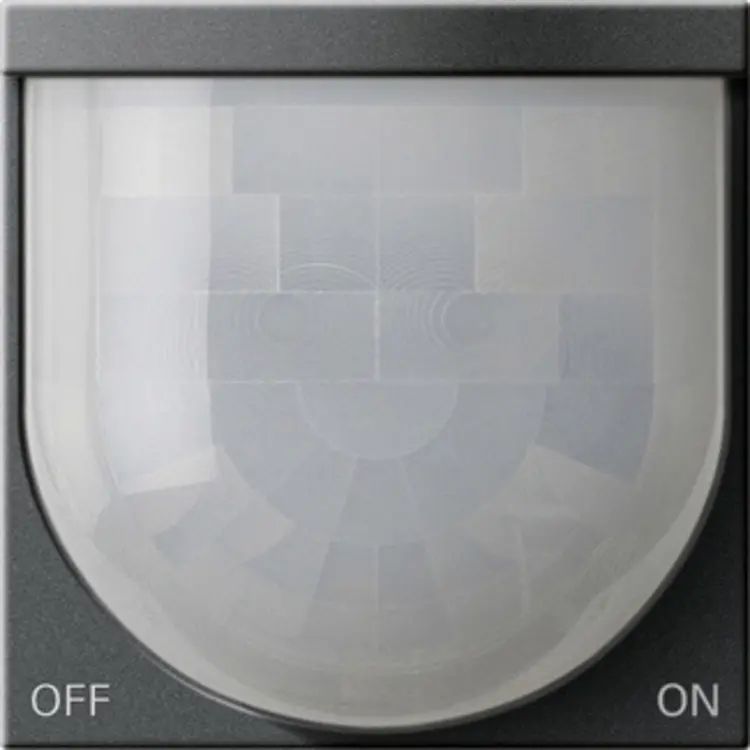

De Gira 204128 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, voor bewegingsafhankelijke lichtbesturing en ruimtebewaking. De uitvoering in antraciet heeft een behuizing van thermoplastische kunststof. U kunt het opzetstuk configureren voor bewegingsdetectie in de observer-modus of voor ruimtebewaking in de melder-modus.

Bewegingsdetectie en lichtbesturing

De bewegingsdetectie vindt digitaal plaats via twee PIR-sectoren, de detectiezones van de passieve infraroodsensor. De gevoeligheid is voor beide sectoren afzonderlijk in niveaus instelbaar. Daarnaast kunt u de gevoeligheid aanpassen met een instelknop op het apparaat. Met de looptestfunctie controleert u het detectiebereik tijdens de planning en instelling. De bewegingsdetectie kan permanent worden weergegeven of alleen tijdens deze looptest.

Een geïntegreerde lichtsterktesensor meet het omgevingslicht. In de observer-modus wordt de lichtsterkte beoordeeld terwijl de bewegingsdetectie actief is. Bij de toepassing ‘observer met uitschakellichtsterkte’ kan de verlichting worden uitgeschakeld zodra de ingestelde lichtsterktedrempel wordt overschreden. U kunt de aanspreekhelderheid instellen om de lichtbesturing op de gewenste lichtomstandigheden af te stemmen.

In de melder-modus is het aantal bewegingsimpulsen binnen een bewakingstijd instelbaar. Daarmee configureert u de ruimtebewaking anders dan de bewegingsafhankelijke lichtbesturing. De bewegingsmelder is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties.

Configureerbare KNX-functies

Het opzetstuk heeft één configureerbaar functieblok met twee uitgangscommunicatieobjecten. Via deze objecten worden schakel- en besturingscommando's naar KNX verzonden. Naast schakelen kunt u onder meer een trappenhuisfunctie, dimwaardegever, scèneneveneenheid, temperatuurwaardegever, lichtsterktewaardegever, bedrijfsmodusomschakeling of schakelen met gedwongen stand configureren.

Tijdens gebruik kunnen de bedrijfsmodi OFF, AUTO en ON lokaal of via een communicatieobject worden omgeschakeld. Bediening via andere KNX-bewegingsmelders, een KNX-tastsensor of een visualisatie is eveneens mogelijk. In de observer-toepassingen kan het apparaat functioneren als afzonderlijk apparaat, hoofdeenheid of neveneenheid.

Bij lichtsterkteonafhankelijk bedrijf kan het functieblok de tijd sinds de laatste beweging bepalen en via een communicatieobject naar KNX verzenden. Dit maakt bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk.

Montage en aandachtspunten

Voor montage is daarnaast een busaankoppelaar 3 nodig; de busaansluiting is niet inbegrepen. Het opzetstuk is bedoeld voor inbouwmontage en heeft een optimale montagehoogte van 220cm. Montage op 110cm is ook mogelijk, maar daarbij is het detectiebereik kleiner. Houd bij uw plaatsing rekening met het ontbreken van onderkruipbeveiliging en een vrije dierzone.

In System 55 heeft het opzetstuk beschermingsgraad IP20. De aansluiting werkt met het KNX-medium TP256, niet met KNX-RF. Controleer daarom bij de keuze voor uw installatie zowel de benodigde busaankoppelaar als de uitvoering van uw KNX-bussysteem.
