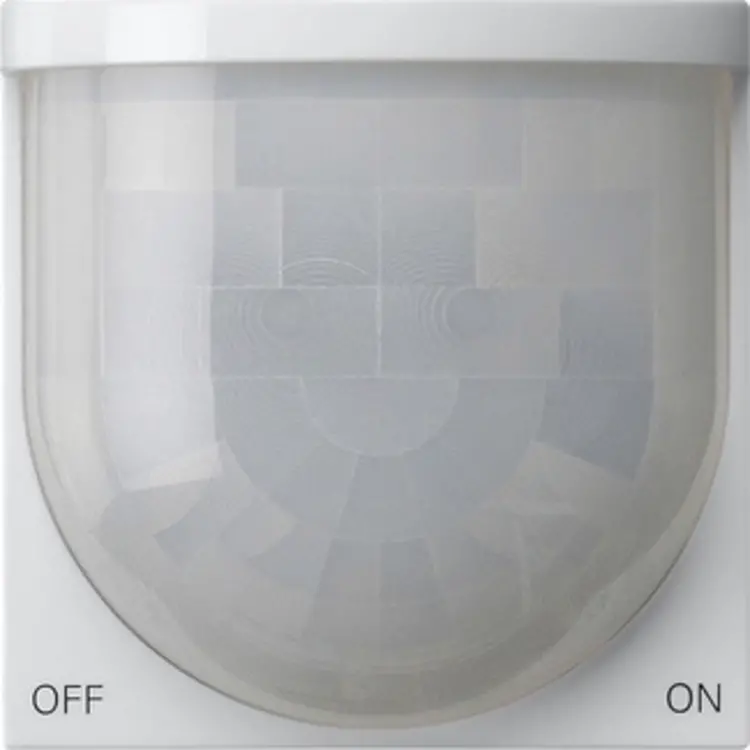

Gira KNX bewegingsmelder opzetstuk Standaard 2,2m Systeem 55 wit mat (204127)

Gira 204127 Datablad

De Gira 204127 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, bedoeld voor bewegingsdetectie en ruimtebewaking. Via KNX kan het opzetstuk schakel- en besturingscommando's versturen, bijvoorbeeld voor verlichting. De uitvoering in zuiver wit mat heeft een behuizing van thermoplastische kunststof.

Bewegingsdetectie en lichtmeting

De melder detecteert beweging digitaal via twee PIR-sectoren, afzonderlijke detectiezones met passieve infrarooddetectie. U kunt de gevoeligheid per sector in niveaus instellen. Daarnaast is de gevoeligheid met een instelknop op het apparaat aan te passen. Met de looptestfunctie controleert u het detectiebereik tijdens de planning en instelling. De weergave van gedetecteerde beweging kan permanent actief zijn of alleen tijdens deze looptest.

Een geïntegreerde lichtsterktesensor meet het omgevingslicht binnen een bereik van circa 1 tot 1000 lux. In de toepassing ‘observer’ beoordeelt de melder de lichtsterkte tijdens actieve bewegingsdetectie. Met de toepassing ‘observer met uitschakellichtsterkte’ kan de verlichting worden uitgeschakeld wanneer de ingestelde lichtsterktedrempel wordt overschreden. Zo kan de lichtregeling zowel beweging als het aanwezige licht meenemen.

Configureerbare KNX-functies

Het opzetstuk heeft één configureerbaar functieblok. U kiest daarbij voor ‘observer’, ‘observer met uitschakellichtsterkte’ of ‘melder’. In de melder-modus is het aantal bewegingsimpulsen binnen een bewakingstijd instelbaar. Het functieblok beschikt over twee uitgangscommunicatieobjecten waarmee het commando's naar KNX verstuurt. De configureerbare functies zijn:

• Schakelen en een trappenhuisfunctie.
• Het versturen van dimwaarden en het werken als scèneneveneenheid.
• Het versturen van temperatuur- en lichtsterktewaarden.
• Bedrijfsmodusomschakeling en schakelen met gedwongen stand.

In de observer-toepassingen kan het apparaat als afzonderlijke melder, hoofdeenheid of neveneenheid werken. Bij lichtsterkteonafhankelijk bedrijf kan het functieblok ook bepalen hoeveel tijd sinds de laatste beweging is verstreken en deze informatie naar KNX sturen. Dit maakt bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk.

Montage en aandachtspunten

Voor montage is daarnaast een busaankoppelaar 3 nodig; de busaansluiting is niet inbegrepen. Het opzetstuk is bedoeld voor inbouwmontage en heeft een optimale montagehoogte van 2,2 meter. Montage op 1,1 meter is eveneens mogelijk, maar daarbij wordt het detectiebereik kleiner. Houd bij uw montagekeuze ook rekening met het ontbreken van onderkruipbeveiliging.

In System 55 heeft de melder beschermingsgraad IP20. De bewegingsmelder is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties. De functie voor ruimtebewaking verandert deze beperking niet.
