Gira KNX bewegingsmelder opzetstuk Standaard 2,2m Systeem 55 aluminium mat (204126)

Gira 204126 Datablad

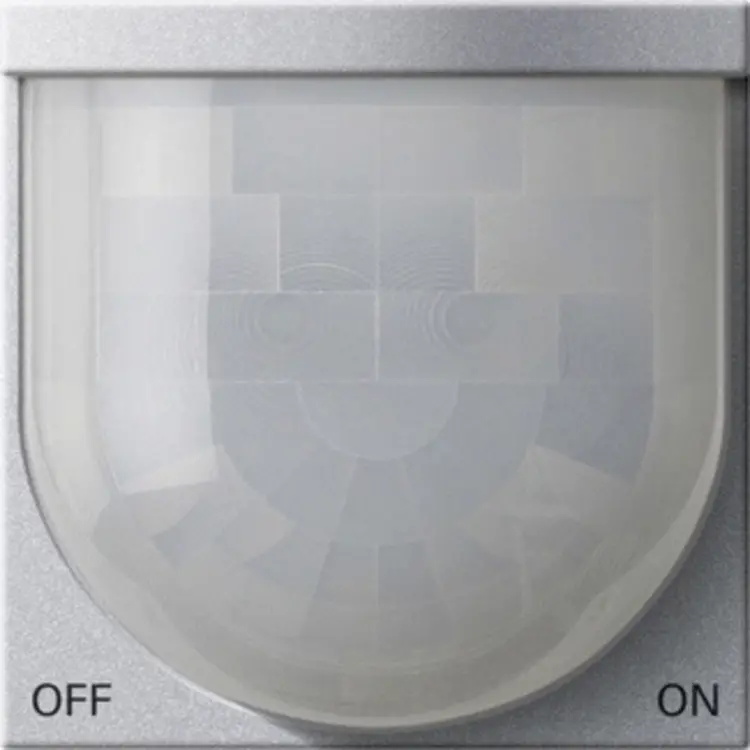

De Gira 204126 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, bedoeld voor bewegingsdetectie en ruimtebewaking. Het opzetstuk verstuurt schakel- en besturingscommando's naar uw KNX-installatie en kan daarbij rekening houden met de lichtsterkte in de omgeving. Deze uitvoering heeft een aluminiumkleurige, gelakte afwerking en een behuizing van thermoplastische kunststof.

Bewegingsdetectie en lichtafhankelijke besturing

De bewegingsdetectie vindt digitaal plaats via twee PIR-sectoren, de afzonderlijke detectiezones van de sensor. U kunt de gevoeligheid per sector in niveaus instellen. Daarnaast is er een instelknop op het apparaat om de gevoeligheid aan te passen. De looptestfunctie helpt u bij het plannen en instellen van het detectiebereik. Bewegingsdetectie kan permanent worden weergegeven of alleen tijdens de looptest.

De geïntegreerde lichtsterktesensor meet het omgevingslicht binnen een bereik van circa 1 tot 1000 lux. In de toepassing ‘observer’ beoordeelt de melder de lichtsterkte tijdens actieve bewegingsdetectie. Met de toepassing ‘observer met uitschakellichtsterkte’ kan de verlichting worden uitgeschakeld zodra de ingestelde lichtsterktedrempel wordt overschreden. Zo betrekt u zowel beweging als omgevingslicht bij de lichtbesturing.

Configureerbare functies voor KNX

Het opzetstuk heeft één configureerbaar functieblok met twee uitgangscommunicatieobjecten. Via deze objecten worden de schakel- en besturingscommando's naar KNX verzonden. U kunt het functieblok instellen als ‘observer’, ‘observer met uitschakellichtsterkte’ of ‘melder’. Voor de melderfunctie is het aantal bewegingsimpulsen binnen een bewakingstijd instelbaar.

De configureerbare functies omvatten:

• Schakelen en een trappenhuisfunctie.
• Het verzenden van dimwaarden en het bedienen van scènes als scèneneveneenheid.
• Het verzenden van temperatuur- en lichtsterktewaarden.
• Bedrijfsmodusomschakeling en schakelen met gedwongen stand.

In de observer-toepassingen kunt u het apparaat inzetten als afzonderlijk apparaat, hoofdeenheid of neveneenheid. Tijdens bedrijf zijn de standen OFF, AUTO en ON omschakelbaar, onder meer via KNX-communicatie met een KNX-tastsensor of visualisatie. Bij lichtsterkteonafhankelijk bedrijf kan het functieblok ook de verstreken tijd sinds de laatste beweging bepalen en naar KNX verzenden. Dit maakt bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk.

Montage en aandachtspunten

Voor de montage is een busaankoppelaar 3 daarnaast nodig; de busaansluiting is niet inbegrepen. Het opzetstuk is bedoeld voor inbouwmontage en heeft een optimale montagehoogte van 2,2 meter. Montage op 1,1 meter is eveneens mogelijk, maar met een kleiner detectiebereik. In de uitvoering voor System 55 heeft het apparaat beschermingsgraad IP20.

Houd bij uw keuze rekening met het ontbreken van onderkruipbeveiliging en een zelfleerfunctie voor de aanspreekhelderheid. De aanspreekhelderheid is wel instelbaar. De bewegingsmelder is bovendien niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties.
