Gira KNX bewegingsmelder opzetstuk Standaard 2,2m Systeem 55 wit glans (204103)

Gira 204103 Datablad

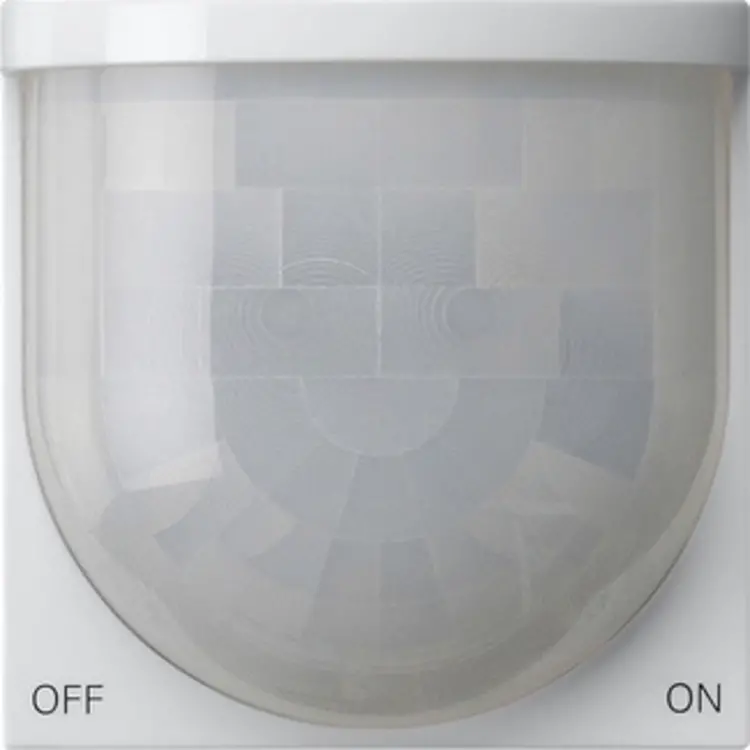

De Gira 204103 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, bedoeld voor bewegingsdetectie en ruimtebewaking. Het opzetstuk voert schakel- en besturingscommando's uit via KNX en kan daarbij rekening houden met de lichtsterkte in de ruimte. Deze uitvoering is gemaakt van thermoplastische kunststof en heeft een zuiver witte, glanzende afwerking.

Bewegingsdetectie en lichtbesturing

U kunt het opzetstuk configureren voor bewegingsdetectie in de toepassing ‘observer’ of voor ruimtebewaking in de toepassing ‘melder’. De bewegingsdetectie wordt digitaal verwerkt via twee PIR-sectoren. De gevoeligheid is voor elke sector afzonderlijk in niveaus instelbaar. Daarnaast kunt u de gevoeligheid aanpassen met een instelknop op het apparaat.

De geïntegreerde lichtsterktesensor meet het omgevingslicht binnen een bereik van circa 1 tot 1000 lux. In de observer-modus kan de melder de lichtsterkte beoordelen terwijl de bewegingsdetectie actief is. Met de toepassing ‘observer met uitschakellichtsterkte’ wordt de verlichting uitgeschakeld wanneer de ingestelde lichtsterktedrempel wordt overschreden. Voor ruimtebewaking stelt u in hoeveel bewegingsimpulsen binnen een bewakingstijd worden beoordeeld.

Configureerbare KNX-functies

Het opzetstuk heeft één configureerbaar functieblok met twee uitgangscommunicatieobjecten. Via deze objecten worden schakel- en besturingscommando's naar KNX verzonden. U kunt het functieblok instellen voor onder meer schakelen, een trappenhuisfunctie, het verzenden van dimwaarden, scènebediening als neveneenheid, temperatuur- of lichtsterktewaarden, bedrijfsmodusomschakeling en schakelen met gedwongen stand.

In de toepassingen ‘observer’ en ‘observer met uitschakellichtsterkte’ is gebruik als afzonderlijk apparaat, hoofdeenheid of neveneenheid mogelijk. Bij lichtsterkteonafhankelijk bedrijf kan het functieblok ook bepalen hoeveel tijd sinds de laatste beweging is verstreken en deze informatie naar KNX verzenden. Daarmee is bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk.

Montage en instelling

Voor montage is daarnaast een busaankoppelaar 3 nodig; de busaansluiting is niet inbegrepen. Het opzetstuk is bedoeld voor een montagehoogte van 2,20 meter. Montage op 1,10 meter is eveneens mogelijk, maar dan met een kleiner detectiebereik. Houd bij uw montagekeuze rekening met dit verschil.

De looptestfunctie helpt u bij de projectplanning en het instellen van het detectiebereik. Bewegingsdetectie kan permanent worden weergegeven of alleen tijdens de looptest. De uitvoering voor System 55 heeft beschermingsgraad IP20.

Voor ruimtebewaking geldt een belangrijk aandachtspunt: de bewegingsmelder is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties. Kies deze toepassing dus niet als vervanging van een daarvoor geschikte alarmmelder.
