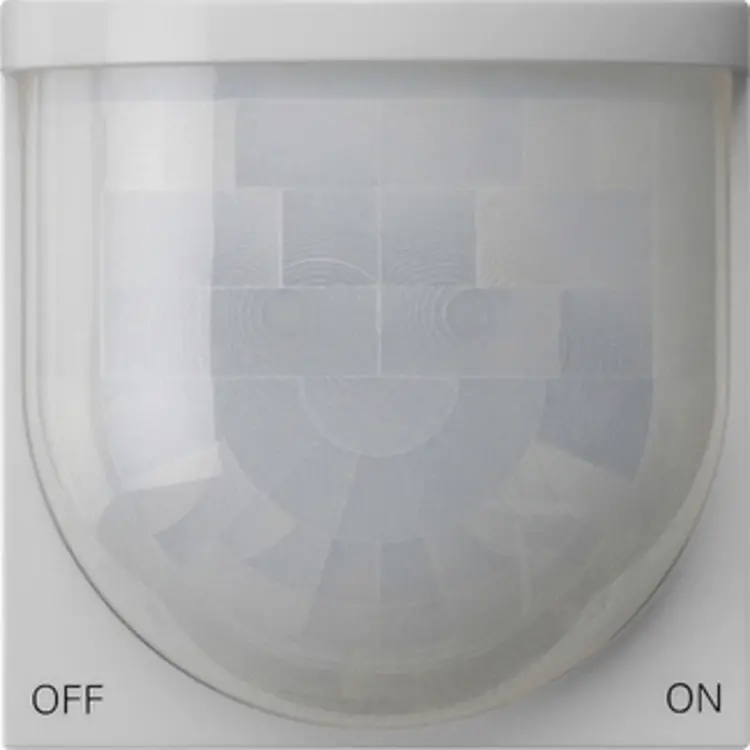

Gira KNX bewegingsmelder opzetstuk Standaard 2,2m Systeem 55 grijs mat (2041015)

Gira 2041015 Datablad

De Gira 2041015 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, bedoeld voor bewegingsdetectie en ruimtebewaking. Via KNX kan het opzetstuk schakel- en besturingscommando's versturen, bijvoorbeeld voor lichtbesturing. Deze uitvoering heeft een grijs matte, gelakte afwerking en is ontworpen voor een montagehoogte van 2,20 meter.

Bewegingsdetectie en lichtbesturing

U kunt de melder configureren voor bewegingsdetectie in de toepassing ‘observer’ of voor ruimtebewaking in de toepassing ‘melder’. De digitale bewegingsdetectie werkt met twee PIR-sectoren. De gevoeligheid is voor beide detectiesectoren afzonderlijk in niveaus instelbaar. Daarnaast kunt u de gevoeligheid aanpassen met een instelknop op het apparaat.

Een geïntegreerde lichtsterktesensor meet het omgevingslicht. In de observer-modus kan de melder tijdens actieve bewegingsdetectie de lichtsterkte beoordelen en de verlichting uitschakelen wanneer de ingestelde lichtsterktedrempel wordt overschreden. De aanspreekhelderheid is instelbaar, zodat u kunt bepalen bij welke lichtsterkte de melder reageert. Voor ruimtebewaking kunt u het aantal bewegingsimpulsen binnen een bewakingstijd instellen.

Configureerbare KNX-functies

Het opzetstuk heeft één configureerbaar functieblok met twee uitgangscommunicatieobjecten. Dit zijn de verbindingen waarmee het functieblok schakel- en besturingscommando's naar KNX verstuurt. U kunt het functieblok instellen als ‘observer’, ‘observer met uitschakellichtsterkte’ of ‘melder’. Daarbij zijn de volgende functies configureerbaar:

• Schakelen, een trappenhuisfunctie en schakelen met gedwongen stand.
• Het versturen van dimwaarden, temperatuurwaarden en lichtsterktewaarden.
• Een scèneneveneenheid en bedrijfsmodusomschakeling.

In de observer-toepassingen kan het apparaat als afzonderlijk apparaat, hoofdeenheid of neveneenheid werken. Bij lichtsterkteonafhankelijk bedrijf kan het functieblok bovendien de tijd sinds de laatste beweging bepalen en deze via een communicatieobject naar KNX versturen. Daarmee is bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk.

Montage en instelling

Het opzetstuk wordt gemonteerd op busaankoppelaar 3. Deze busaankoppelaar is daarnaast nodig; de busaansluiting is niet inbegrepen. Montage op 1,10 meter hoogte is eveneens mogelijk, maar daarbij wordt het detectiebereik kleiner. Houd bij uw montagekeuze ook rekening met het ontbreken van onderkruipbeveiliging.

De looptestfunctie helpt u bij de projectplanning en het instellen van het detectiebereik. U kunt de weergave van gedetecteerde bewegingen permanent inschakelen of alleen tijdens de looptest gebruiken. In System 55 heeft het opzetstuk beschermingsgraad IP20. De bewegingsmelder is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties.
