Gira KNX bewegingsmelder opzetstuk Standaard 2,2m Systeem 55 creme glans (204101)

Gira 204101 Datablad

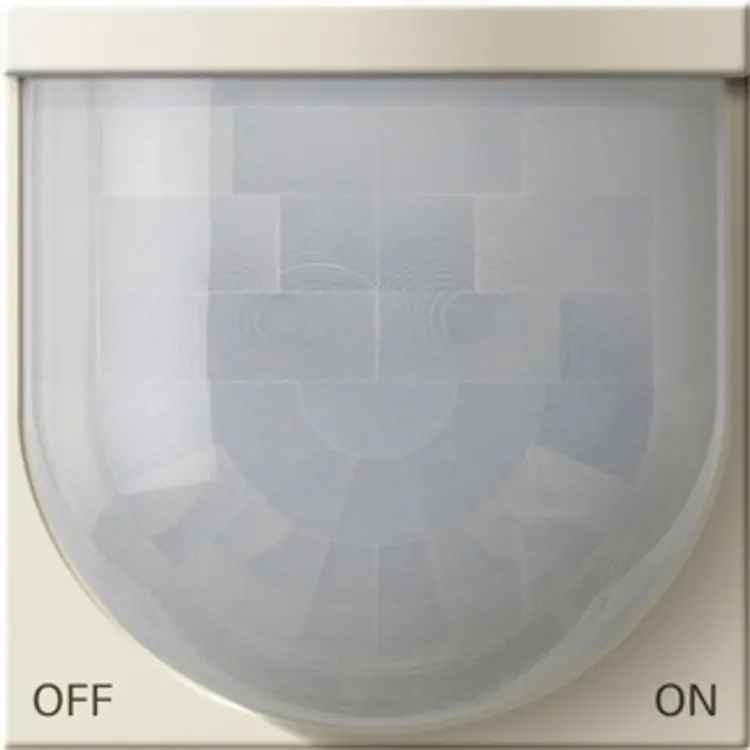

De Gira 204101 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, waarmee u bewegingsafhankelijke lichtbesturing of ruimtebewaking kunt realiseren. De uitvoering in crème wit glanzend heeft een behuizing van thermoplastische kunststof. Het opzetstuk is bedoeld voor een montagehoogte van 2,20 meter en wordt gemonteerd op een busaankoppelaar 3.

Bewegingsdetectie en lichtsterkte

De bewegingsdetectie gebeurt digitaal via twee PIR-sectoren, afzonderlijke detectiezones van de passieve infraroodsensor. U kunt de gevoeligheid per sector in niveaus instellen. Daarnaast is de gevoeligheid via een instelknop op het apparaat aan te passen. Met de looptestfunctie controleert u het detectiebereik tijdens de planning en instelling. De weergave van gedetecteerde bewegingen kan permanent actief zijn of alleen tijdens de looptest.

Een geïntegreerde lichtsterktesensor meet het omgevingslicht binnen een bereik van circa 1 tot 1000 lux. In de toepassing ‘observer met uitschakellichtsterkte’ wordt de lichtsterkte tijdens actieve bewegingsdetectie beoordeeld. Bij overschrijding van de ingestelde lichtsterktedrempel wordt de verlichting uitgeschakeld. Zo kunt u de lichtbesturing laten reageren op zowel beweging als de aanwezige hoeveelheid licht.

Configureerbare KNX-functies

Het opzetstuk heeft één configureerbaar functieblok. U kiest daarbij voor ‘observer’, ‘observer met uitschakellichtsterkte’ of ‘melder’. In de melder-modus is het aantal bewegingsimpulsen binnen een bewakingstijd instelbaar. Het functieblok beschikt over twee uitgangscommunicatieobjecten: hiermee worden schakel- en besturingscommando's naar KNX verzonden.

Voor de besturing zijn de volgende functies configureerbaar:

• Schakelen en een trappenhuisfunctie.
• Dimwaardegever en scèneneveneenheid.
• Temperatuurwaardegever en lichtsterktewaardegever.
• Bedrijfsmodusomschakeling en schakelen met gedwongen stand.

In de observer-toepassingen kunt u het apparaat inzetten als afzonderlijk apparaat, hoofdeenheid of neveneenheid. De bedrijfsmodi OFF, AUTO en ON zijn tijdens gebruik om te schakelen via bediening ter plaatse of via een KNX-communicatieobject, bijvoorbeeld met een KNX-tastsensor of visualisatie.

Bij lichtsterkteonafhankelijk bedrijf kan het functieblok de verstreken tijd na de laatste beweging bepalen en naar KNX verzenden. Daarmee is bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk. De bewegingsmelder is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties.

Montage en benodigde aansluiting

Voor montage en aansluiting is daarnaast een busaankoppelaar 3 nodig; de busaansluiting is niet inbegrepen. Het apparaat werkt met het KNX-medium TP256. Montage op 1,10 meter hoogte is eveneens mogelijk, maar daarbij is het detectiebereik gereduceerd. Houd hier rekening mee bij de keuze van uw montagepositie.

In de System 55-uitvoering heeft het opzetstuk beschermingsgraad IP20. De toegestane omgevingstemperatuur loopt van -25°C tot +55°C. Onderkruipbeveiliging en een vrije dierzone zijn niet aanwezig.
