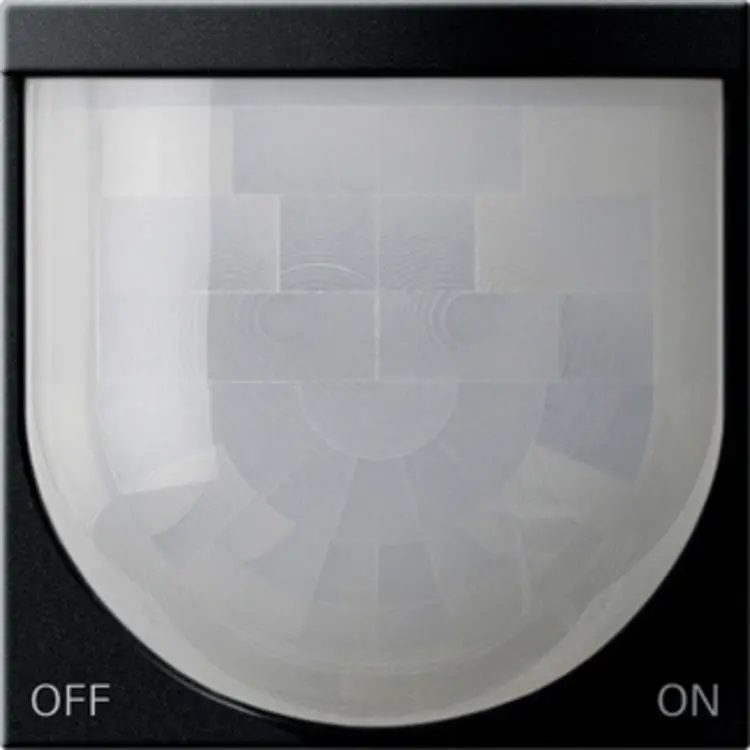

Gira KNX bewegingsmelder opzetstuk Standaard 2,2m Systeem 55 zwart mat (2041005)

Gira 2041005 Datablad

De Gira 2041005 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, bedoeld voor bewegingsdetectie en ruimtebewaking. U kunt de melder configureren voor lichtbesturing of voor het registreren van bewegingen binnen een bewakingstijd. De uitvoering in zwart mat heeft een gelakt oppervlak en een behuizing van thermoplastische kunststof.

Bewegingsdetectie en lichtbesturing

De bewegingsdetectie werkt digitaal met twee PIR-sectoren. U kunt de gevoeligheid per detectiesector afzonderlijk in niveaus instellen. Daarnaast heeft het apparaat een instelknop voor het aanpassen van de gevoeligheid. Zo kunt u de detectie afstemmen op de gewenste instelling. De looptestfunctie helpt u bij het plannen en instellen van het detectiebereik. De weergave van gedetecteerde bewegingen kan permanent actief zijn of alleen tijdens de looptest.

Een geïntegreerde lichtsterktesensor meet het omgevingslicht binnen een bereik van ongeveer 1 tot 1000 lux. In de toepassing ‘observer’ beoordeelt de melder de lichtsterkte tijdens actieve bewegingsdetectie. Met de toepassing ‘observer met uitschakellichtsterkte’ kan de verlichting worden uitgeschakeld wanneer de ingestelde lichtsterktedrempel wordt overschreden. De aanspreekhelderheid is instelbaar, zodat u bepaalt bij welke lichtsterkte de melder reageert.

Configureerbare KNX-functies

Het opzetstuk heeft één configureerbaar functieblok met twee uitgangscommunicatieobjecten. Via deze objecten worden schakel- en besturingscommando's naar KNX verzonden. U kunt het functieblok instellen als ‘observer’, ‘observer met uitschakellichtsterkte’ of ‘melder’. De beschikbare functies omvatten:

• Schakelen, een trappenhuisfunctie en schakelen met gedwongen stand.
• Het verzenden van dimwaarden en het bedienen van scènes als scèneneveneenheid.
• Het verzenden van temperatuur- en lichtsterktewaarden.
• Het omschakelen van de bedrijfsmodus.

In de observer-toepassingen kan het apparaat als afzonderlijk apparaat, hoofdeenheid of neveneenheid werken. In de melder-toepassing stelt u het aantal bewegingsimpulsen binnen een bewakingstijd in. Bij lichtsterkteonafhankelijk bedrijf kan het functieblok bovendien de tijd sinds de laatste beweging bepalen en naar KNX verzenden. Daarmee is bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk.

Montage en aandachtspunten

Het opzetstuk wordt op een busaankoppelaar 3 gemonteerd; deze is daarnaast nodig. De busaansluiting is niet inbegrepen. De optimale montagehoogte is 2,2 meter. Montage op 1,1 meter is eveneens mogelijk, maar daarbij wordt het detectiebereik kleiner. Houd bij uw keuze ook rekening met het ontbreken van onderkruipbeveiliging en een vrije dierzone.

Deze System 55-uitvoering heeft beschermingsgraad IP20. De bewegingsmelder is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties. Gebruik de configureerbare ruimtebewaking daarom niet als vervanging voor die alarmfunctie.
