Gira KNX bewegingsmelder opzetstuk Standaard 1,1m Systeem 55 edelstaal (2040600)

Gira 2040600 Datablad

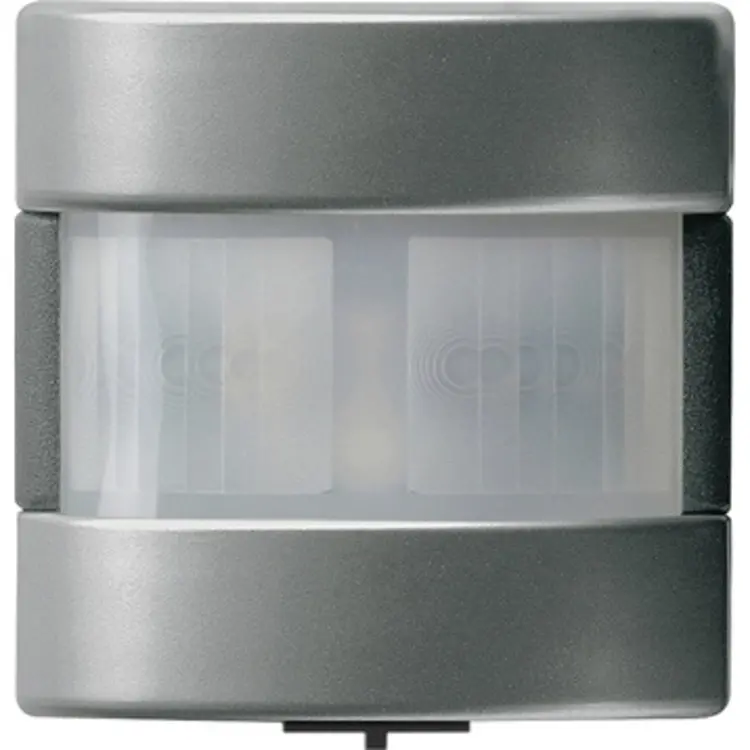

De Gira 2040600 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, waarmee u bewegingen detecteert voor lichtbesturing of ruimtebewaking. Deze uitvoering heeft een gelakte afwerking in edelstaalkleur en een behuizing van thermoplastische kunststof. Het opzetstuk is bedoeld voor een montagehoogte tot 1,10m en uitsluitend voor gebruik binnen.

Bewegingsdetectie en lichtbesturing

De bewegingsdetectie verloopt digitaal via twee PIR-sectoren. U kunt de gevoeligheid voor beide detectiesectoren afzonderlijk in niveaus instellen. Daarnaast heeft het apparaat een instelknop voor het aanpassen van de gevoeligheid. Met de looptestfunctie controleert u het detectiebereik tijdens het plannen en instellen. De weergave van gedetecteerde bewegingen kan permanent actief zijn of alleen tijdens de looptest.

Een geïntegreerde lichtsterktesensor meet de hoeveelheid omgevingslicht. In de observer-modus beoordeelt de melder de lichtsterkte tijdens actieve bewegingsdetectie. Met de toepassing ‘observer met uitschakellichtsterkte’ kan de verlichting worden uitgeschakeld wanneer de ingestelde lichtsterktedrempel wordt overschreden. Zo betrekt u naast beweging ook het aanwezige licht bij de lichtbesturing.

Configureerbare KNX-functies

Het opzetstuk heeft één configureerbaar functieblok. Dit stelt u in als ‘observer’, ‘observer met uitschakellichtsterkte’ of ‘melder’. Twee uitgangscommunicatieobjecten sturen de schakel- en besturingscommando's naar KNX. Voor de gewenste besturing zijn de volgende functies configureerbaar:

• Schakelen en een trappenhuisfunctie.
• Dimwaarden verzenden en scènes bedienen als scèneneveneenheid.
• Temperatuurwaarden en lichtsterktewaarden verzenden.
• De bedrijfsmodus omschakelen en schakelen met gedwongen stand.

In de observer-toepassingen kan de bewegingsmelder als afzonderlijk apparaat, hoofdeenheid of neveneenheid worden gebruikt. De werkwijze van de bewegingsdetectie is daarbij instelbaar. Tijdens gebruik kunt u de bedrijfsmodus OFF, AUTO of ON omschakelen via bediening ter plaatse of via een communicatieobject, bijvoorbeeld met een KNX-tastsensor of visualisatie.

Ruimtebewaking

In de melder-modus kunt u het aantal bewegingsimpulsen binnen een bewakingstijd instellen. Bij lichtsterkteonafhankelijk bedrijf kan het functieblok bovendien de tijd sinds de laatste beweging bepalen en deze via een communicatieobject naar KNX verzenden. Daarmee is bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk.

De bewegingsmelder is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties. Houd bij uw keuze dus rekening met het onderscheid tussen deze ruimtebewaking en een dergelijke alarmtoepassing.

Montage en benodigde aansluiting

Voor montage is een busaankoppelaar 3 daarnaast nodig. De busaansluiting is niet inbegrepen. Het opzetstuk wordt op deze busaankoppelaar gemonteerd en is bestemd voor een inbouwinstallatie. Binnen System 55 heeft het apparaat beschermingsgraad IP20.

Houd bij het bepalen van de montageplaats rekening met het ontbreken van onderkruipbeveiliging. De aanspreekhelderheid is instelbaar, maar het apparaat heeft geen zelfleerfunctie voor deze instelling. Ook de uitschakelvertraging is niet zelflerend. U stemt de werking dus met de beschikbare instellingen af op uw toepassing.
