Gira KNX bewegingsmelder opzetstuk Standaard 1,1m Systeem 55 antraciet mat (204028)

Gira 204028 Datablad

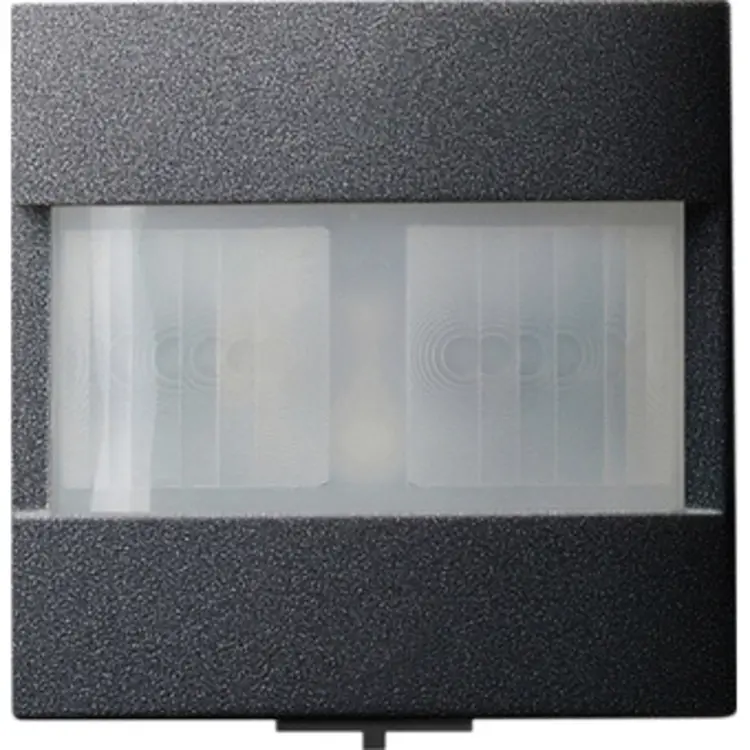

De Gira 204028 is een bewegingsmelder-opzetstuk Standard voor KNX System 55 in antraciet. U gebruikt het voor bewegingsafhankelijke lichtbesturing of ruimtebewaking. Het opzetstuk heeft een behuizing van thermoplast en is bedoeld voor inbouwmontage op een hoogte van 1,10m.

Bewegingsdetectie en lichtbesturing

De bewegingsdetectie verloopt digitaal via twee PIR-sectoren. U kunt de gevoeligheid voor beide detectiesectoren afzonderlijk in niveaus instellen. Daarnaast heeft het apparaat een instelknop waarmee u de gevoeligheid aanpast. Met de looptestfunctie controleert u het detectiebereik tijdens het plannen en instellen. De bewegingsdetectie kan permanent worden weergegeven of alleen tijdens de looptest.

Een geïntegreerde lichtsterktesensor meet het omgevingslicht. In de observer-modus, de toepassing voor bewegingsdetectie, wordt de lichtsterkte ook tijdens actieve detectie beoordeeld. Bij de toepassing ‘observer met uitschakellichtsterkte’ schakelt de verlichting uit zodra de ingestelde lichtsterktedrempel wordt overschreden. U kunt de aanspreekhelderheid instellen; het apparaat heeft hiervoor geen zelfleerfunctie.

Configureerbare KNX-functies

Het opzetstuk beschikt over één configureerbaar functieblok met twee uitgangscommunicatieobjecten. Via deze objecten worden schakel- en besturingscommando's naar KNX verzonden. U kunt het functieblok instellen als ‘observer’, ‘observer met uitschakellichtsterkte’ of ‘melder’. In de melder-modus voor ruimtebewaking is het aantal bewegingsimpulsen binnen een bewakingstijd configureerbaar.

Voor uw KNX-installatie zijn de volgende functies configureerbaar:

• Schakelen en een trappenhuisfunctie.
• Het verzenden van dimwaarden, temperatuurwaarden en lichtsterktewaarden.
• Bediening als scèneneveneenheid.
• Omschakeling van de bedrijfsmodus.
• Schakelen met gedwongen stand.

De bedrijfsmodi OFF, AUTO en ON kunnen tijdens gebruik worden omgeschakeld via bediening ter plaatse of via een communicatieobject. Bediening is ook mogelijk via andere KNX-bewegingsmelders, een KNX-tastsensor of een visualisatie. In de observer-toepassingen kan het apparaat als afzonderlijk apparaat, hoofdeenheid of neveneenheid worden ingezet.

Bij lichtsterkteonafhankelijk bedrijf kan het functieblok de tijd sinds de laatste beweging bepalen en via een communicatieobject naar KNX verzenden. Daarmee is bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk. Dit is geen vervanging voor een alarmmelder: het apparaat is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties.

Montage en aandachtspunten

Voor montage is daarnaast een busaankoppelaar 3 nodig. De busaansluiting is niet inbegrepen. Houd bij uw installatie rekening met het ontbreken van onderkruipbeveiliging en een vrije dierzone.

Het opzetstuk is uitsluitend geschikt voor gebruik binnen en heeft in de uitvoering voor System 55 beschermingsgraad IP20. De toegestane omgevingstemperatuur loopt van -5°C tot +45°C.
