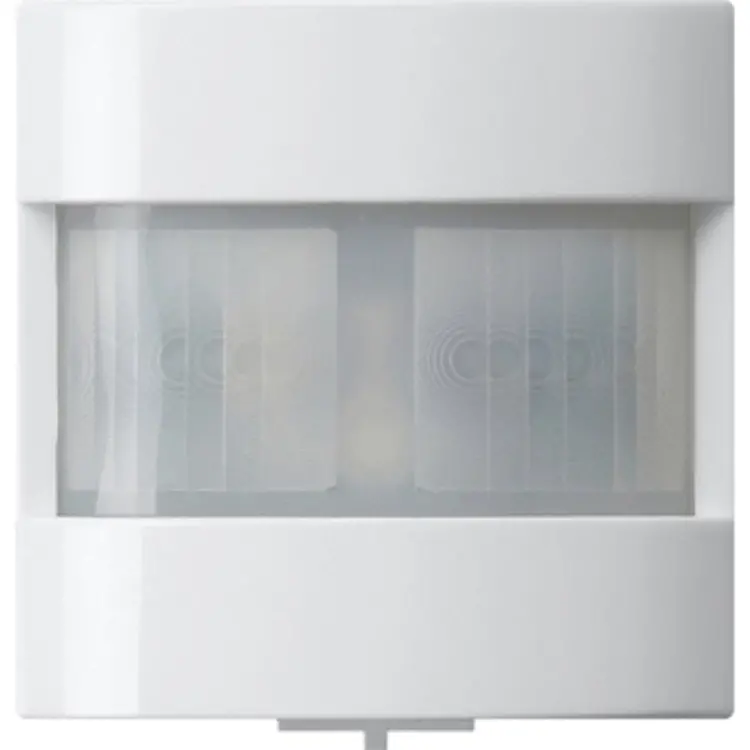

Gira KNX bewegingsmelder opzetstuk Standaard 1,1m Systeem 55 wit mat (204027)

Gira 204027 Datablad

De Gira 204027 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, bedoeld voor bewegingsdetectie en ruimtebewaking binnenshuis. De uitvoering in zuiver wit mat heeft een behuizing van thermoplastische kunststof. U kunt het opzetstuk configureren voor het verzenden van schakel- en besturingscommando's naar uw KNX-installatie.

Bewegingsdetectie en lichtbesturing

De bewegingsdetectie vindt digitaal plaats via twee PIR-sectoren, de detectiezones van de passieve infraroodsensor. De gevoeligheid is voor beide sectoren afzonderlijk in niveaus instelbaar. Daarnaast kunt u de gevoeligheid aanpassen met een instelknop op het apparaat. Met de looptestfunctie controleert u het detectiebereik tijdens de planning en instelling. De weergave van gedetecteerde beweging kan permanent actief zijn of alleen tijdens de looptest.

Een geïntegreerde lichtsterktesensor meet de omgevingslichtsterkte. In de toepassing ‘observer’ wordt de lichtsterkte beoordeeld tijdens actieve bewegingsdetectie. Kiest u voor ‘observer met uitschakellichtsterkte’, dan kan de verlichting worden uitgeschakeld wanneer de ingestelde lichtsterktedrempel wordt overschreden. U kunt de aanspreekhelderheid instellen; het apparaat heeft hiervoor geen zelfleerfunctie.

Configureerbare KNX-functies

Het opzetstuk heeft één configureerbaar functieblok met twee uitgangscommunicatieobjecten. Via deze objecten worden de schakel- en besturingscommando's naar KNX verzonden. U kunt het functieblok instellen als ‘observer’, ‘observer met uitschakellichtsterkte’ of ‘melder’. Afhankelijk van de configuratie zijn de volgende functies beschikbaar:

• Schakelen en schakelen met gedwongen stand.
• Trappenhuisfunctie.
• Verzenden van dimwaarden, temperatuurwaarden en lichtsterktewaarden.
• Scèneneveneenheid en bedrijfsmodusomschakeling.

In de toepassingen ‘observer’ en ‘observer met uitschakellichtsterkte’ is de werkwijze van de bewegingsdetectie instelbaar. Het apparaat kan daarbij als afzonderlijk apparaat, hoofdeenheid of neveneenheid worden gebruikt. Tijdens bedrijf is omschakeling tussen OFF, AUTO en ON via een communicatieobject mogelijk, bijvoorbeeld met een KNX-tastsensor of visualisatie.

Ruimtebewaking

In de toepassing ‘melder’ kunt u het aantal bewegingsimpulsen binnen een bewakingstijd instellen. Bij lichtsterkteonafhankelijk bedrijf kan het functieblok bovendien de verstreken tijd sinds de laatste beweging bepalen en via een communicatieobject naar KNX verzenden. Dit maakt bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk. De bewegingsmelder is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties.

Montage en benodigde aansluiting

Het opzetstuk wordt gemonteerd op een busaankoppelaar 3. Deze is daarnaast nodig; de busaansluiting is niet inbegrepen. Het apparaat is bedoeld voor inbouwmontage, met een montagehoogte tot 1,10 meter. Voor deze System 55-uitvoering geldt beschermingsgraad IP20. Houd bij uw keuze rekening met de gebruiksbeperking: het opzetstuk is uitsluitend geschikt voor binnen en heeft geen onderkruipbeveiliging.
