Gira KNX bewegingsmelder opzetstuk Standaard 1,1m Systeem 55 aluminium mat (204026)

Gira 204026 Datablad

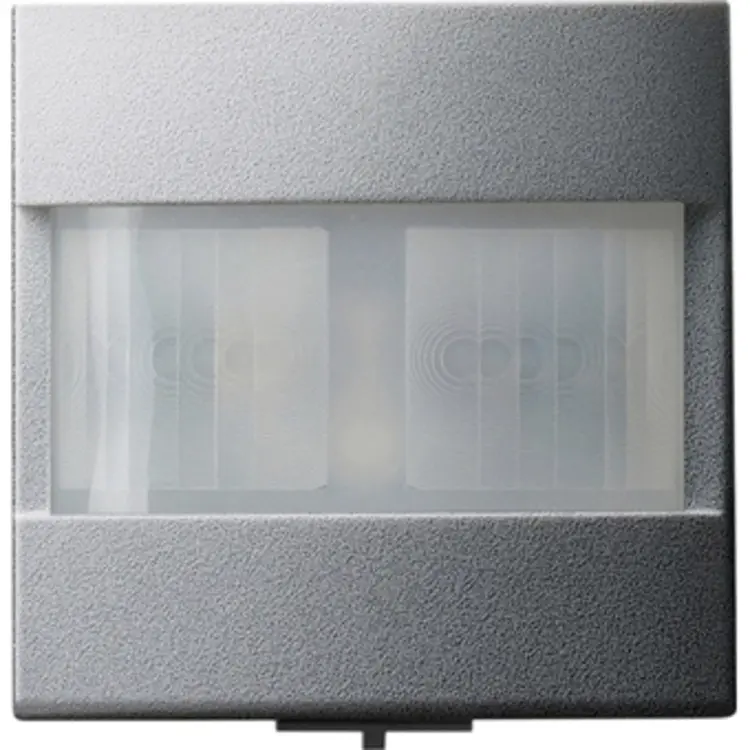

De Gira 204026 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, bedoeld voor bewegingsdetectie en ruimtebewaking binnen. Het opzetstuk heeft een gelakte aluminiumkleurige afwerking en een behuizing van thermoplastische kunststof. U kunt het configureren voor het verzenden van schakel- en besturingscommando's naar uw KNX-installatie.

Bewegingsdetectie en lichtafhankelijke regeling

De bewegingsdetectie vindt digitaal plaats via twee PIR-sectoren. U kunt de gevoeligheid voor beide detectiesectoren afzonderlijk in niveaus instellen. Daarnaast heeft het apparaat een instelknop voor het aanpassen van de gevoeligheid. Met de looptestfunctie controleert u het detectiebereik tijdens de instelling. De weergave van gedetecteerde bewegingen kan permanent actief zijn of alleen tijdens deze looptest.

Een geïntegreerde lichtsterktesensor meet het omgevingslicht. In de toepassing ‘observer’ wordt de lichtsterkte tijdens actieve bewegingsdetectie beoordeeld. Met de toepassing ‘observer met uitschakellichtsterkte’ kan de verlichting worden uitgeschakeld wanneer de ingestelde lichtsterktedrempel wordt overschreden. De aanspreekhelderheid is instelbaar, zodat u de detectie kunt afstemmen op de gewenste lichtomstandigheden.

Voor ruimtebewaking kiest u de toepassing ‘melder’. Daarbij is het aantal bewegingsimpulsen binnen een bewakingstijd configureerbaar. Let op: deze bewegingsmelder is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties.

Configureerbare KNX-functies

Het opzetstuk beschikt over één configureerbaar functieblok met twee uitgangscommunicatieobjecten. Via deze objecten worden de schakel- en besturingscommando's naar KNX verzonden. U kunt het functieblok instellen voor ‘observer’, ‘observer met uitschakellichtsterkte’ of ‘melder’. De beschikbare functies zijn:

• Schakelen en schakelen met gedwongen stand.
• Een trappenhuisfunctie.
• Het verzenden van dimwaarden, temperatuurwaarden en lichtsterktewaarden.
• Gebruik als scèneneveneenheid.
• Omschakeling van de bedrijfsmodus.

In de toepassingen ‘observer’ en ‘observer met uitschakellichtsterkte’ is de werkwijze van de bewegingsdetectie instelbaar. Het apparaat kan daarbij als afzonderlijk apparaat, hoofdeenheid of neveneenheid worden gebruikt. De bedrijfsmodi OFF, AUTO en ON kunnen tijdens bedrijf via een KNX-communicatieobject worden omgeschakeld, bijvoorbeeld met een KNX-tastsensor of visualisatie.

Bij lichtsterkteonafhankelijk bedrijf kan het functieblok de verstreken tijd sinds de laatste beweging bepalen en naar KNX verzenden. Dit maakt bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk.

Montage en aandachtspunten

Voor de montage is een busaankoppelaar 3 daarnaast nodig; de busaansluiting is niet inbegrepen. Het opzetstuk is bedoeld voor inbouwmontage, met een optimale montagehoogte van 1,1m. In de uitvoering voor System 55 heeft het apparaat beschermingsgraad IP20 en is het uitsluitend geschikt voor gebruik binnen.

Houd bij uw keuze rekening met het ontbreken van onderkruipbeveiliging en een diervrije detectiezone. Ook heeft de melder geen zelfleerfunctie voor de aanspreekhelderheid of de uitschakelvertraging. De instellingen worden dus niet door zulke zelfleerfuncties aangepast.
