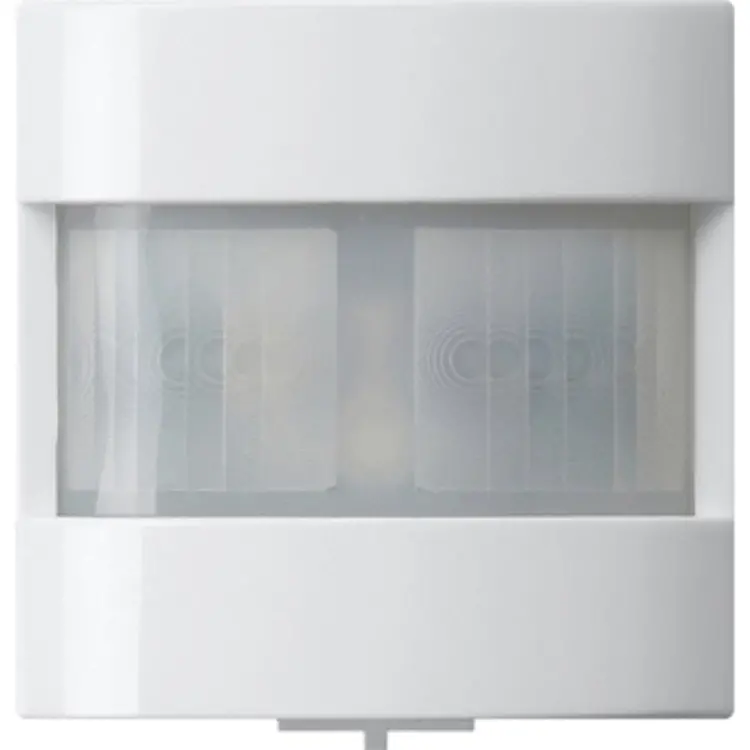

Gira KNX bewegingsmelder opzetstuk Standaard 1,1m Systeem 55 wit glans (204003)

Gira 204003 Datablad

De Gira 204003 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, bedoeld voor bewegingsdetectie en ruimtebewaking binnenshuis. Via KNX verzendt het opzetstuk schakel- en besturingscommando's, bijvoorbeeld voor verlichting. De uitvoering in zuiver wit glanzend heeft een behuizing van thermoplast en is bedoeld voor een montagehoogte van 1,1m.

Bewegingsdetectie en lichtafhankelijke besturing

De bewegingsdetectie werkt digitaal met twee PIR-sectoren. U kunt de gevoeligheid voor beide detectiesectoren afzonderlijk in niveaus instellen. Daarnaast kunt u de gevoeligheid aanpassen met een instelknop op het apparaat. De looptestfunctie helpt u bij het plannen en instellen van het detectiebereik. De weergave van gedetecteerde bewegingen kan permanent actief zijn of alleen tijdens de looptest.

Een geïntegreerde lichtsterktesensor meet het omgevingslicht over een bereik van circa 1 tot 1000 lux. In de observer-modus, de toepassing voor bewegingsdetectie, wordt de lichtsterkte tijdens actieve detectie beoordeeld. Met de toepassing ‘observer met uitschakellichtsterkte’ kan de verlichting worden uitgeschakeld zodra de ingestelde lichtsterktedrempel wordt overschreden. Zo kunt u de besturing afstemmen op zowel beweging als het aanwezige licht.

Configureerbare KNX-functies

Het opzetstuk heeft één configureerbaar functieblok met twee uitgangscommunicatieobjecten. Via deze objecten worden de schakel- en besturingscommando's naar KNX verzonden. U kunt het functieblok instellen als ‘observer’, ‘observer met uitschakellichtsterkte’ of ‘melder’. Voor de gewenste besturing zijn de volgende functies configureerbaar:

• Schakelen en een trappenhuisfunctie.
• Het verzenden van dimwaarden en het werken als scèneneveneenheid.
• Het verzenden van temperatuur- en lichtsterktewaarden.
• Bedrijfsmodusomschakeling en schakelen met gedwongen stand.

De bedrijfsmodus kan tijdens gebruik worden omgeschakeld tussen OFF, AUTO en ON. Dit kan via bediening ter plaatse of via een communicatieobject, bijvoorbeeld vanuit andere KNX-bewegingsmelders, een KNX-tastsensor of een visualisatie. In de observer-toepassingen is het apparaat inzetbaar als afzonderlijk apparaat, hoofdeenheid of neveneenheid.

Ruimtebewaking met instelbare detectie

In de melder-modus kunt u het aantal bewegingsimpulsen binnen een bewakingstijd instellen. Daarnaast kan het functieblok bij lichtsterkteonafhankelijk gebruik bepalen hoeveel tijd sinds de laatste beweging is verstreken en deze informatie via een communicatieobject naar KNX sturen. Daarmee is bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk. Het apparaat is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties.

Montage en benodigde onderdelen

U monteert het opzetstuk op een busaankoppelaar 3; deze is daarnaast nodig. De busaansluiting is niet inbegrepen. Houd bij uw keuze rekening met het ontbreken van onderkruipbeveiliging en een vrije dierzone.

Deze System 55-uitvoering heeft beschermingsgraad IP20 en is uitsluitend geschikt voor gebruik binnen. De toegestane omgevingstemperatuur loopt van -5°C tot +45°C.
