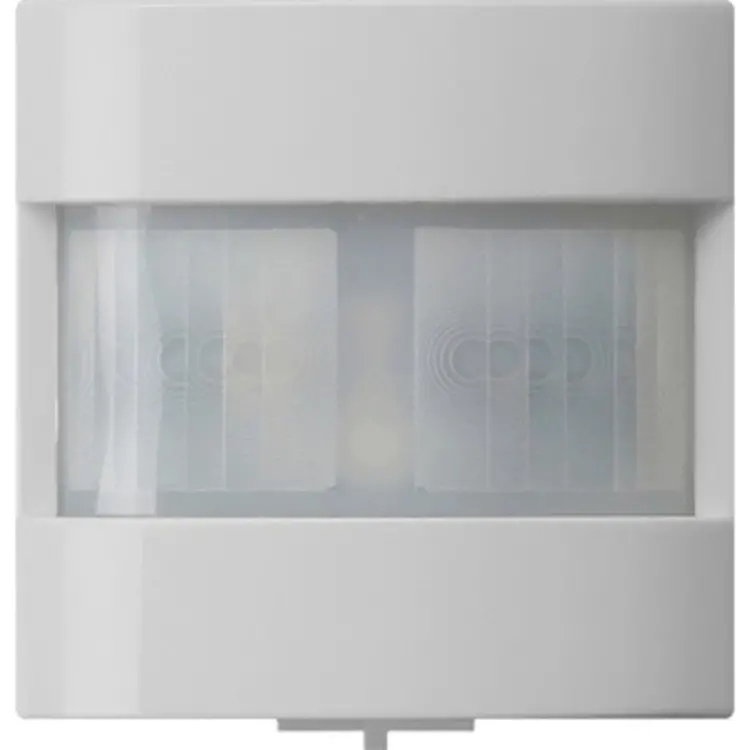

Gira KNX bewegingsmelder opzetstuk Standaard 1,1m Systeem 55 grijs mat (2040015)

Gira 2040015 Datablad

De Gira 2040015 is een bewegingsmelder-opzetstuk Standard voor KNX System 55, voor bewegingsdetectie en ruimtebewaking binnenshuis. De uitvoering is grijs mat gelakt. U kunt de melder configureren voor het aansturen van verlichting en andere KNX-functies, met bewegingsdetectie en omgevingslicht als uitgangspunt.

Bewegingsdetectie en lichtmeting

De bewegingsdetectie wordt digitaal verwerkt via twee PIR-sectoren. U kunt de gevoeligheid van beide detectiesectoren afzonderlijk in niveaus instellen. Daarnaast heeft het apparaat een instelknop waarmee u de gevoeligheid aanpast. De looptestfunctie helpt u bij het controleren en instellen van het detectiebereik. Bewegingsdetectie kan permanent worden weergegeven of alleen tijdens de looptest.

Een geïntegreerde lichtsterktesensor meet het omgevingslicht binnen een bereik van circa 1 tot 1000 lux. In de observer-modus wordt de lichtsterkte beoordeeld terwijl de bewegingsdetectie actief is. Met de toepassing ‘observer met uitschakellichtsterkte’ kan de verlichting worden uitgeschakeld zodra de ingestelde lichtsterktedrempel wordt overschreden. Zo betrekt u niet alleen beweging, maar ook de hoeveelheid aanwezig licht bij de lichtbesturing.

Configureerbare KNX-functies

Het opzetstuk heeft één configureerbaar functieblok. U kiest daarvoor de toepassing ‘observer’, ‘observer met uitschakellichtsterkte’ of ‘melder’. Via twee uitgangscommunicatieobjecten verstuurt dit functieblok schakel- en besturingscommando's naar KNX. Tot de configureerbare functies behoren:

• Schakelen en de trappenhuisfunctie.
• Het verzenden van dimwaarden en het functioneren als scèneneveneenheid.
• Het verzenden van temperatuur- en lichtsterktewaarden.
• Bedrijfsmodusomschakeling en schakelen met gedwongen stand.

Bij de toepassingen ‘observer’ en ‘observer met uitschakellichtsterkte’ is de werkwijze van de bewegingsdetectie instelbaar. U kunt het apparaat daarbij inzetten als afzonderlijk apparaat, hoofdeenheid of neveneenheid.

Ruimtebewaking

In de melder-modus kunt u het aantal bewegingsimpulsen binnen een bewakingstijd instellen. Daarnaast kan het functieblok bij lichtsterkteonafhankelijk bedrijf bepalen hoeveel tijd sinds de laatste beweging is verstreken en deze informatie via een communicatieobject naar KNX verzenden. Dit maakt bijvoorbeeld eenvoudige bewaking van personenbewegingen bij begeleid wonen of in een seniorenflat mogelijk.

De bewegingsmelder is niet geschikt voor alarmmeldingen in VdS-conforme alarminstallaties. Houd dit onderscheid in gedachten wanneer u de ruimtebewakingsfunctie in uw installatie wilt gebruiken.

Montage en benodigde aansluiting

Het opzetstuk wordt gemonteerd op een busaankoppelaar 3. Deze is daarnaast nodig; de busaansluiting is niet inbegrepen. De montagehoogte bedraagt maximaal 1,10 meter. Het apparaat werkt met het KNX-medium TP256 en heeft in System 55 beschermingsgraad IP20.

Gebruik de melder uitsluitend binnen. Het toegestane omgevingstemperatuurbereik is -5°C tot +45°C. Houd bij de plaatsing ook rekening met het ontbreken van onderkruipbeveiliging.
